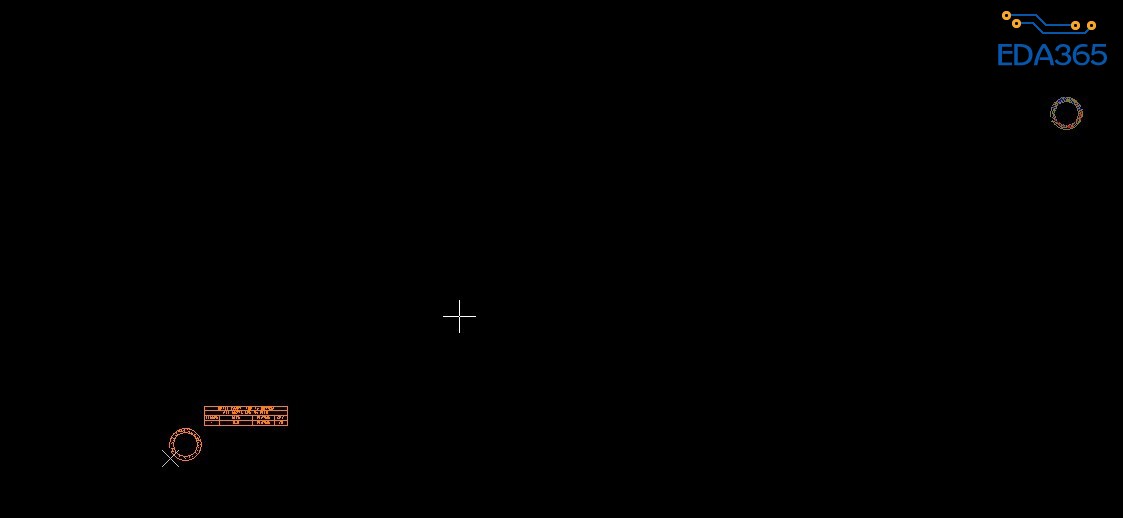

出gerber 时 drill art 偏离 ，怎么解？
录入：edatop.com 点击：
如题 ，怎么破?
应该是你出图的比例不一致吧
正式钻孔数据格式的问题，一般设置格式2:5 2:4比较格式，用mil的单位格式；导入CAM的时候要设置钻孔的格式；导入和导出的时候要相同；
导入CAM的时候多试试几个比例
要么是比例不对，要么是原点距离数据太远，超出Photoline
