高速差分过孔挖铜皮

录入：edatop.com 点击：

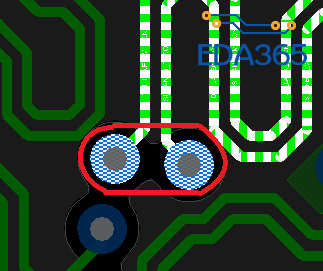

请教一下，高速差分过孔间的铜皮怎么挖比较方便?开挖空间像下图红框这样的，手工挖很烦人。

直接加上SHAPE KEEP OUT 也有SKILL直接加上，挖的大小应该仿真，要求不高。就算了

谢谢。有仿真，但是layout工程师反馈不好执行，所以想来问问怎么处理比较简单。这样就需要每个过孔单端处理了对吧?

分明是懒，好做的一毛。

人懒了没办法啊

个人认为，这种线，可以在CM里设置规则，把这组线到Shape的间距设置大些。

在allegro里好像只能挖空铺铜，没法提前画好禁止铺铜区域

这样设会出现反焊盘同时增大吧

果然还是人懒啊

差分线单独设置via to shape的spacing应该不难吧

我的做法是用LINE 30mil畫一條線,然後用LINE to Shape,再Z-cpoy到Routing Keepout.

做操场，椭圆禁布
