Allegro 输出 NC DRILL导入CAM 350后 被放大
录入：edatop.com 点击：

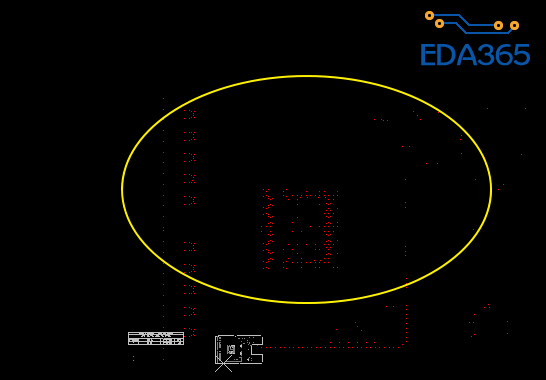

使用AlLEGRO 16.6 输出 NC DRILL文件，然后导入CAM 350 后查看该文件。
发现：文件中的孔全部被放大而且偏离了板框位置。
请问这个问题该怎么解决?是在输入CAM 350时设置么?
这样对应CAM350设置成2:5应该可以了吧
发现：文件中的孔全部被放大而且偏离了板框位置。
请问这个问题该怎么解决?是在输入CAM 350时设置么?
把导入精度设置一下
谢谢您，设置成2:5之后就好了。
要匹配输出时候的精度

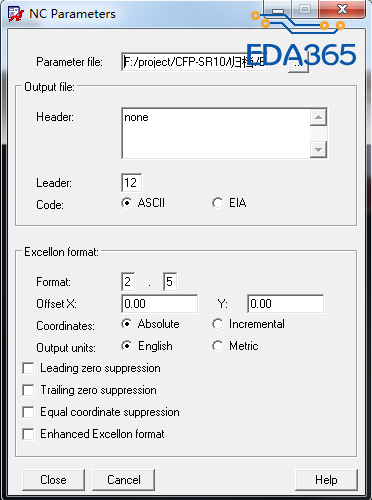

输出时的设置：
这样对应CAM350设置成2:5应该可以了吧
Yes，right~
同上
