ORCAD与ALLGERO同步
录入:edatop.com 点击:
打开orcad原理图与allegro PCB后。选择原理图里面的元件,allegro pcb中可能被高亮。而从allegro pcb中选定元件,原理图里的元件不能被高亮。(但是在allegro pcb 中选定元件后进行高亮,原理图里的元件就能高亮了)求大神解!
自己支持一下
原理图要第一方 导网表,用此方法才 可行。
第一步

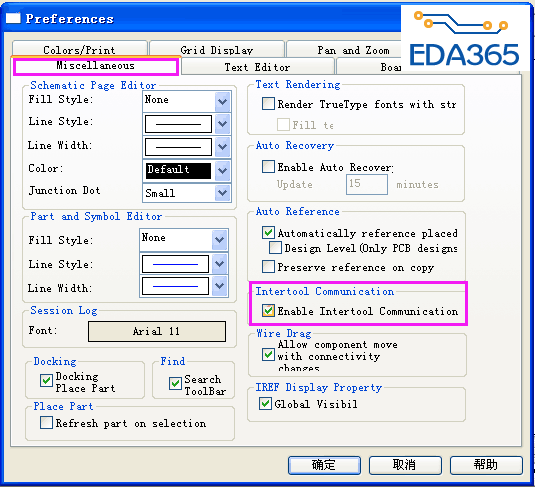

勾选
学习了
就是这样,有时还是会失灵,重启软件
我也经常遇到这种情况,首先要保证按照3楼的那样设置了,有时候软件开多了或用久了会这样,关闭原理图再打开或者原理图和PCB都重新打开。如果还是不行,检查你的文件路径中是否有中文或者特殊符号,修改下应该没问题了。
这个破软件真的是,我也是如此设的,乖高手在的时候行等高手不在身边时就不行。就是欺负我这个新手来的
学习了
顶一下
看看~~
