求助符号旋转问题
录入：edatop.com 点击：
在HDL，把原理图符号ADD到图纸上后，如果旋转该符号，什么Value值啊，Part Number啊统统都一起旋转了，还得手动spin+move纠正过来。求助各路大触，能不能在旋转符号的时候，Value等参数值不一起旋转?拜托了谢谢谢谢！

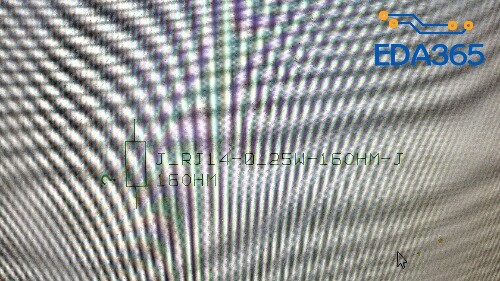

如第一张，是把符号ADD到图纸，可以看到型号、Value参数都是水平的
如第二张，是把符号旋转90°后，可以看到型号、Value参数都一起旋转90°了
第三张是通过spin和move操作单独地把型号和Value旋转回来了。可是这样操作很麻烦，在板设计的时候很浪费时间，不知道有没有办法只旋转符号不旋转参数呢?谢谢各位大神。
如第一张，是把符号ADD到图纸，可以看到型号、Value参数都是水平的
如第二张，是把符号旋转90°后，可以看到型号、Value参数都一起旋转90°了
第三张是通过spin和move操作单独地把型号和Value旋转回来了。可是这样操作很麻烦，在板设计的时候很浪费时间，不知道有没有办法只旋转符号不旋转参数呢?谢谢各位大神。
第一
第二
第三
可以选择更改原理图库文件，一个package 建成两种 symbol（图一和图三）， 到时候可以根据自己的需要选择切换version就可以了。对于这种res 器件，这种做法一劳永逸。
顶楼上， 一般电容电阻这些常用的可以多建几个原理图样子，想用哪个选哪个。
这个思路可以，我参考一下。谢谢！
