allegro 16.5中如何设置走线和焊盘透明
录入：edatop.com 点击：
如题。今天重新安装了16.5，并添加了env快捷键（拿别人的来用），添加前如图1，添加后如图2.现在的问题是添加env后，走线和焊盘，包括大面积铜箔，怎么变不透明了?请问在哪里设置可以再改回透明吗。先谢谢各路大侠少侠大师了

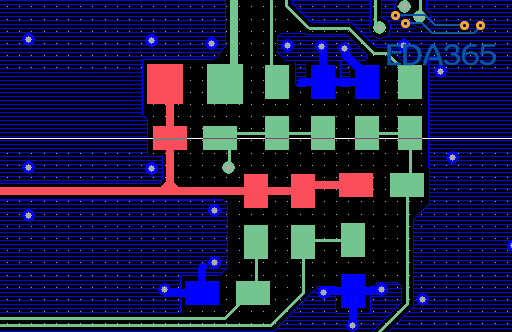

图1

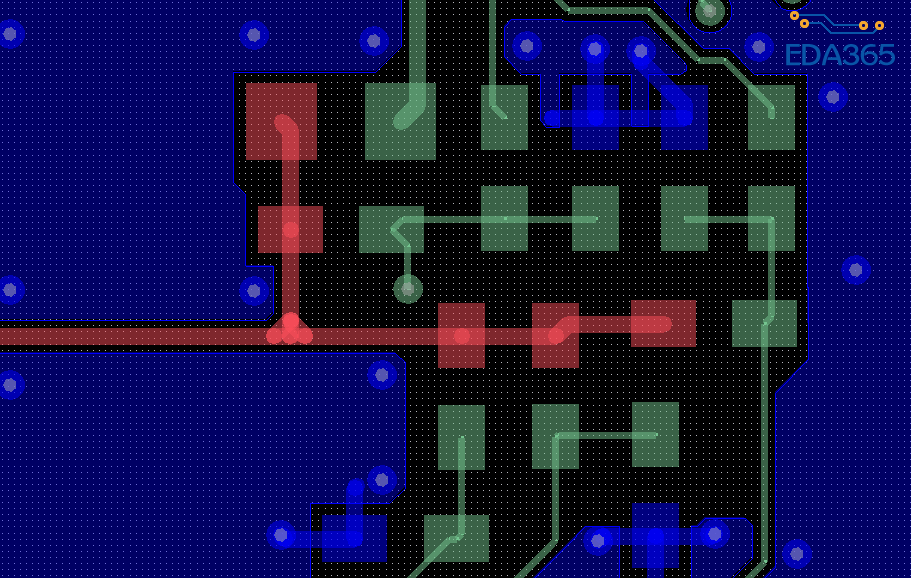

图2

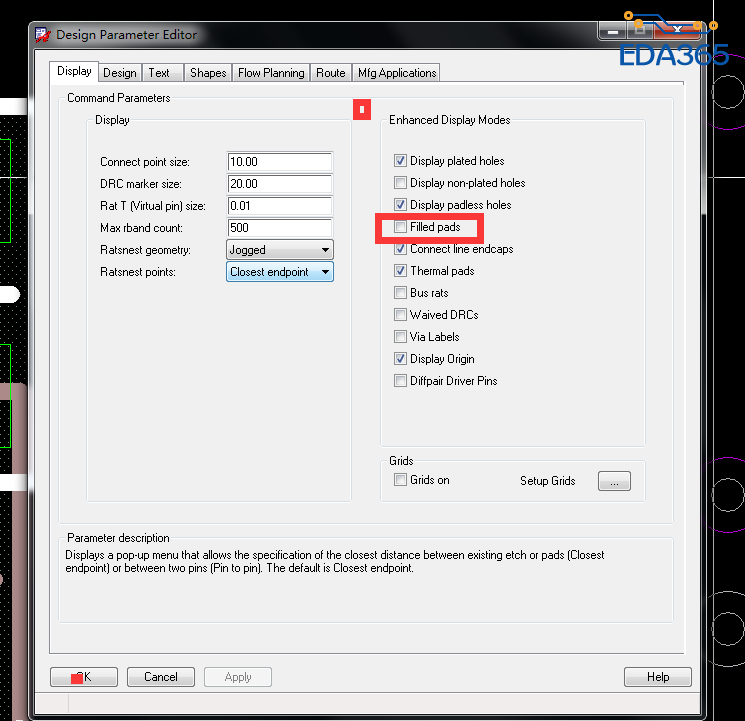

setup里面

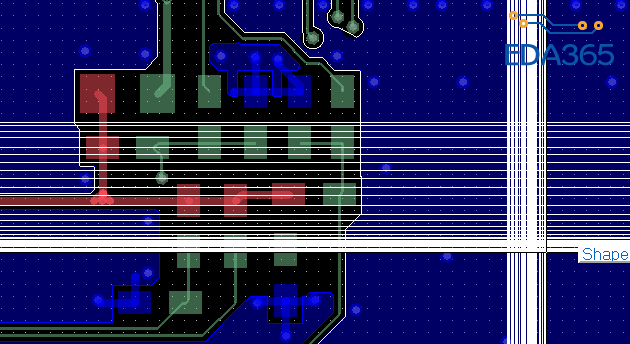

不是这个设置啊，这个设置后就变为如图3

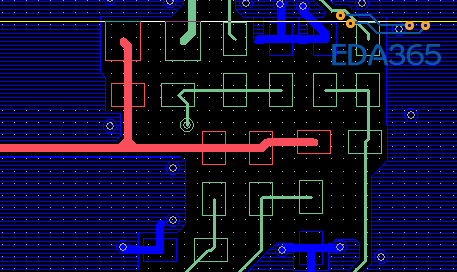

图3
这个只是颜色深浅的原因
是透明度问题吧，不知道在哪儿设置啊
OPENgl
看看~學習~~

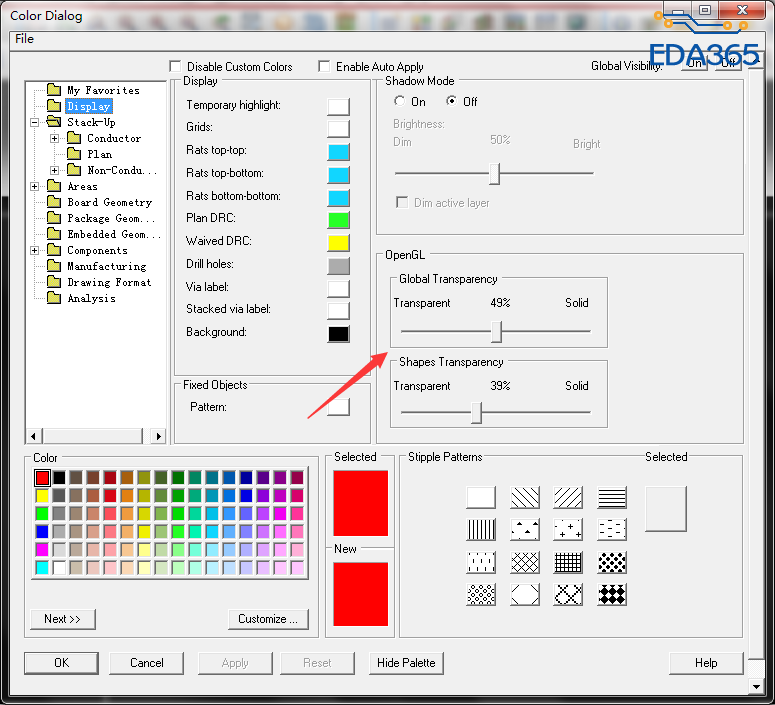

在这里设置

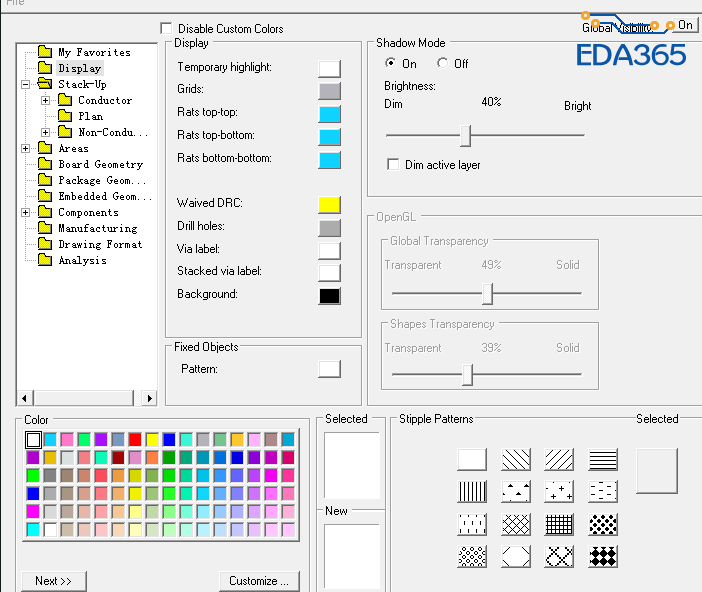

为什么我的是暗的
谢谢，不过为什么我的这个功能是禁止修改的
去掉勾选
谢谢，可以了。
但其他设置不变，为什么鼠标移动时变成如图5这个样子了

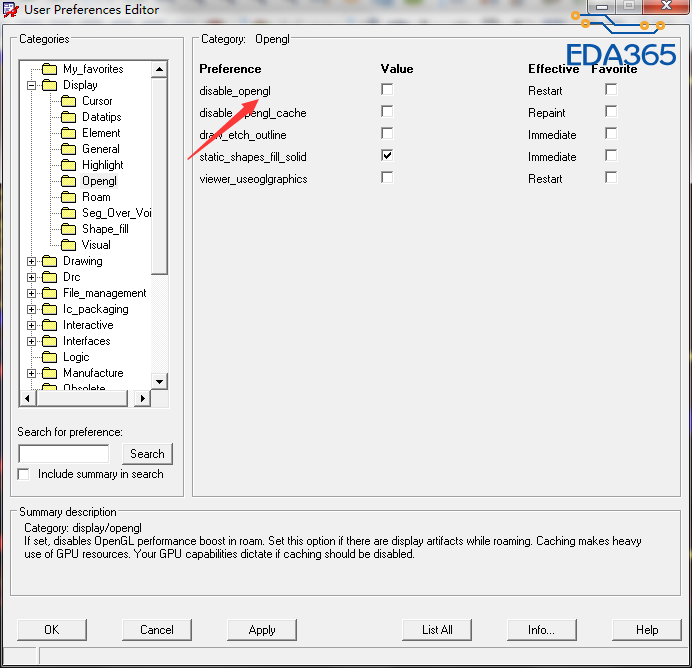

去掉勾选以后，关掉文件再重新开一次，就透明了
恩，可以了，但产生了新的问题，鼠标移动时为什么变成如图5这个样子了，之前就是一个无穷大的十字，现在无数个这样的十字
如图勾选上
