新人请教-如何绘制以及导入allegro的title block
录入：edatop.com 点击：
各位高手与前辈们好

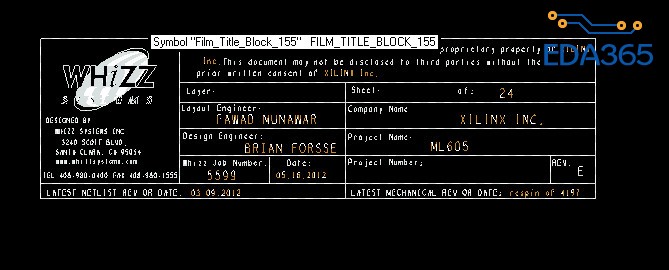

想跟大家请教如何绘制以及导入allegro的title block(如下图)
因为书上以及论坛里面都找不到，希望能请高手与前辈教学一下
谢谢
想跟大家请教如何绘制以及导入allegro的title block(如下图)
因为书上以及论坛里面都找不到，希望能请高手与前辈教学一下
谢谢
这个不是用allegro画的，一般都是用AD之类的画好，再导进去
謝謝你，那這該怎麼導入?新手請多包含
可以做成DXF，然后再导进去，方法和导入板框的方法类似。

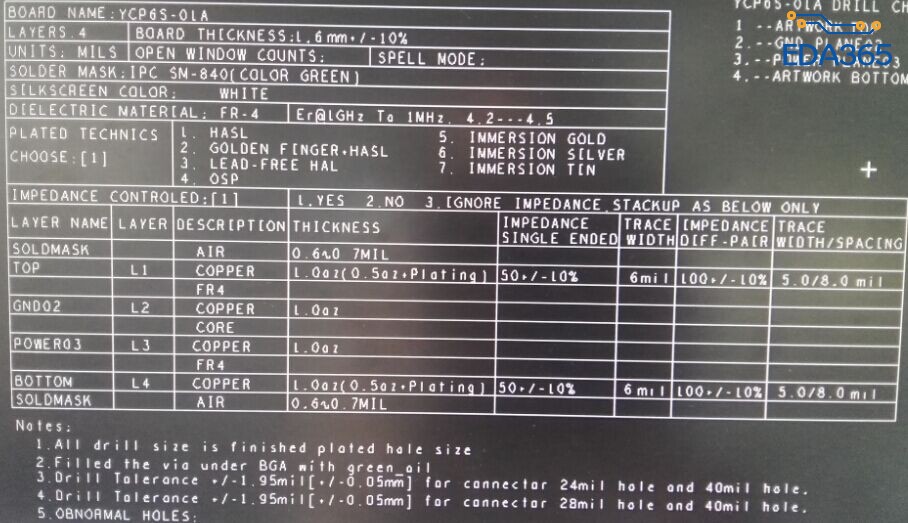

这个阻抗表格也是CAD做的?
AutoCAD可以做，设计软件里面也可以做。
谁有这样的模板啊
pcb设计软件可以做表格?
用Add line绘制成表格。
cad画好后用dxfin导入，然后可以存成format文件做为模板，后期调入修改字符就可以了
