元器件等间距排列、对齐

录入:edatop.com     点击:
16.6的版本,不用skill,能做到元器件等间距排列和对齐吗?可以的话又得怎么操作呢?

可以

能说说如何做到吗?

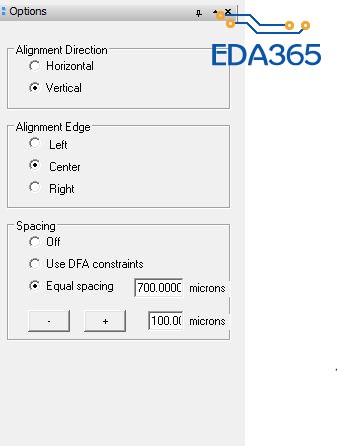

placement模式下,选中想要对齐的元件(只支持同层),在基准元件上右键, align components,自己看option栏填你想要的间距


怎么没有找到哦

1.看一下你模式是不是placement2.框选元器件的时候find里面只勾选symbol,且只选择要对其的器件
3.我也不知道了。

打开软件的时候选择Allegro PCB Designer(was Performance L),如果你升级了的话就会出现Allegro Productivity Toolbox,勾上它就可以了,如果没有升级,就没有这个选项,那还是得用skill,skill也很好用啊。

怎么升级呢

下载最新补丁升级更新

是指16.6的版本吗?

http://www.eda365.com/thread-132946-1-1.html

谢谢

学习了
