Allegro16.6差分对有电子约束时，物理区域约束不起作用？
录入：edatop.com 点击：

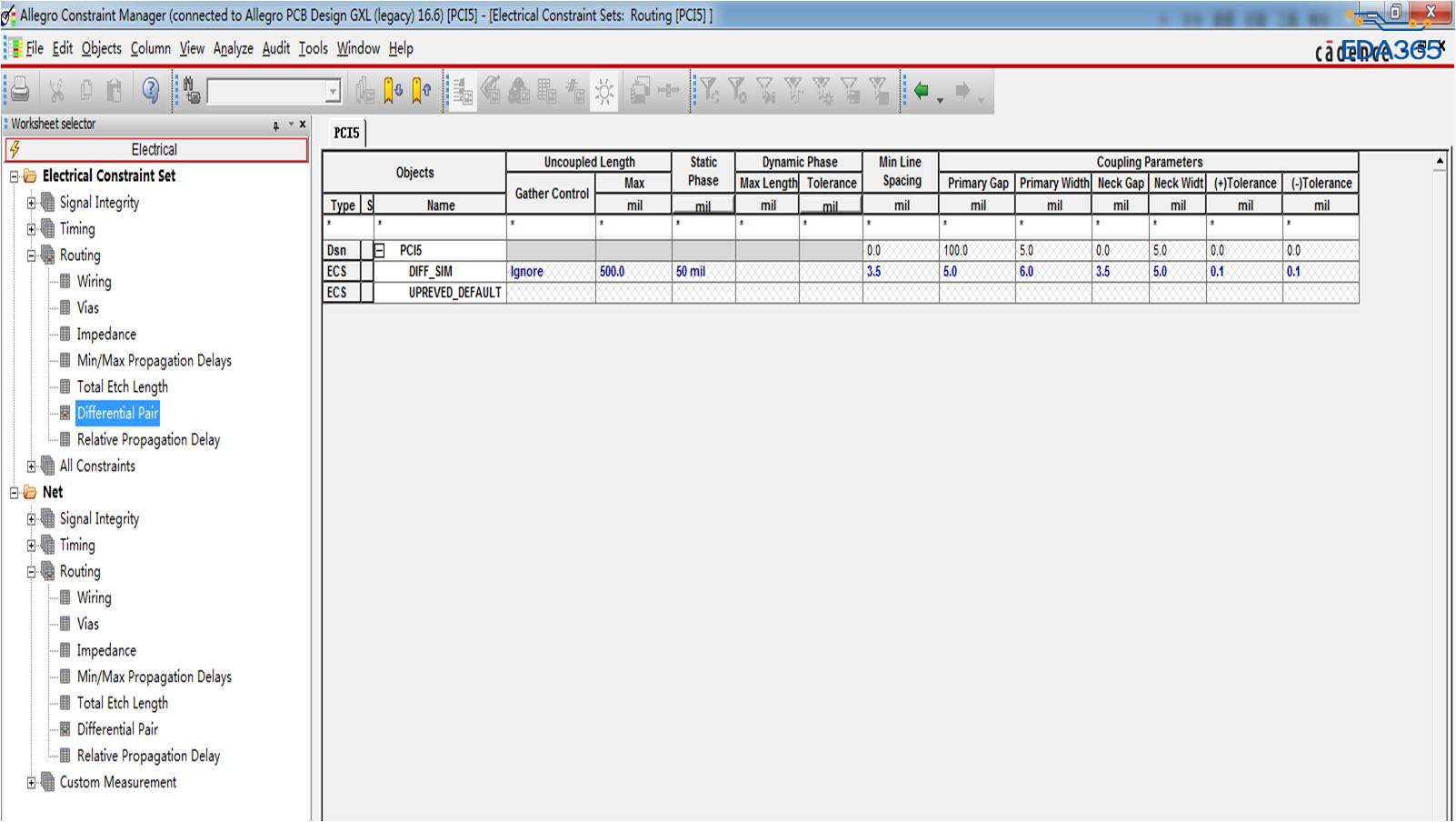

在约束管理器Electrical栏设置：

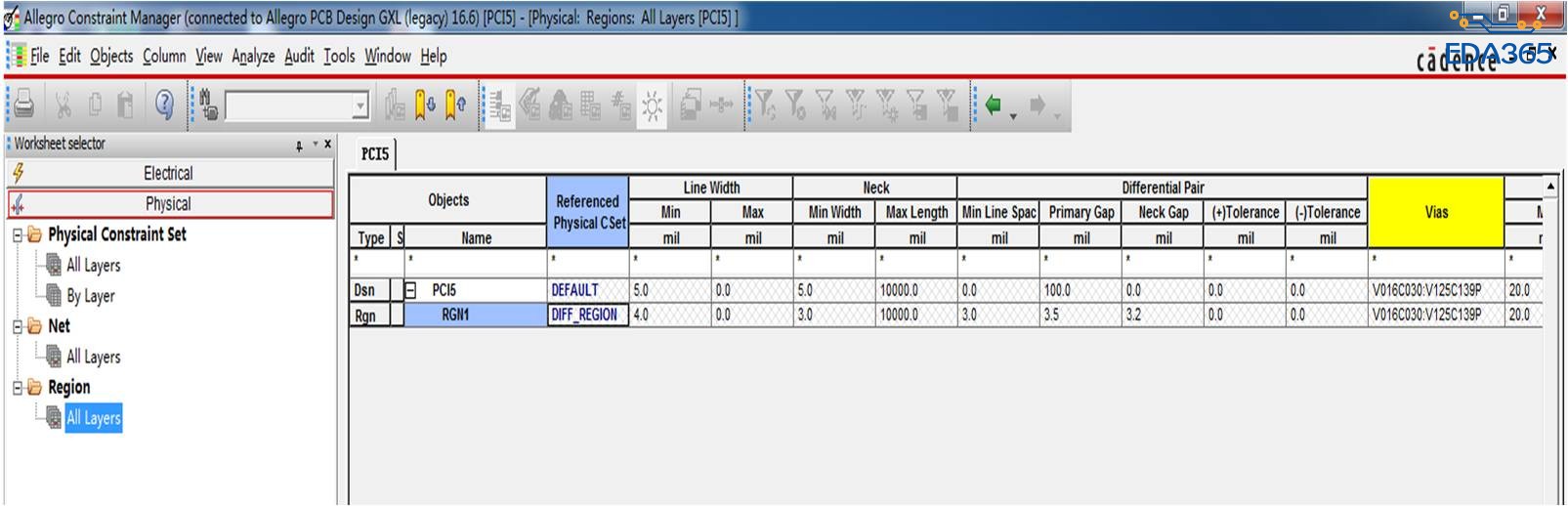

定义好约束区域，在Physical-Region设置更小的线宽和更窄的间距约束：
走线到定义的约束区域时，线宽和间距没有变化，还是遵从Electrical栏设置的数据?
恳请热心的大侠帮忙解答一下具体原因?
定义好约束区域，在Physical-Region设置更小的线宽和更窄的间距约束：
走线到定义的约束区域时，线宽和间距没有变化，还是遵从Electrical栏设置的数据?
恳请热心的大侠帮忙解答一下具体原因?
应该是这样的，电子约束优先级高
谢谢！
刚才看了《Allegro Constraint Manager User Guide》差分对方面的内容，要实现差分对线宽（间距）变化的约束好像只能在Physical domain先设置一个基本的约束，再设置区域约束的方法来实现。
