任意封装绘制方法
录入：edatop.com 点击：
请教大家问题：
有个元件几千个pin，不规则分布（非BGA等常规布局），已有pin的坐标了。不同的pin的pad也有差别（主要有4种不同pad），所以系统的规则放置pin方法不可用。
现在苦于做封装不知道如何自动批量放置pin，想请教大神支招：
个人有两种方法：
1.在command界面用指令输入，但不知道放置pin的指令是什么；指令至少需要包含：pin序号、pad名称、坐标这几个参数。
2.用skill实现，但没玩过skill，大家有没有画封装放置pin的skill可以参考的?
谢谢！
可以用一个现成的封装导出csv文件参考一下。
有个元件几千个pin，不规则分布（非BGA等常规布局），已有pin的坐标了。不同的pin的pad也有差别（主要有4种不同pad），所以系统的规则放置pin方法不可用。
现在苦于做封装不知道如何自动批量放置pin，想请教大神支招：
个人有两种方法：
1.在command界面用指令输入，但不知道放置pin的指令是什么；指令至少需要包含：pin序号、pad名称、坐标这几个参数。
2.用skill实现，但没玩过skill，大家有没有画封装放置pin的skill可以参考的?
谢谢！
可以使用 Import CSV 來擺 Pin.

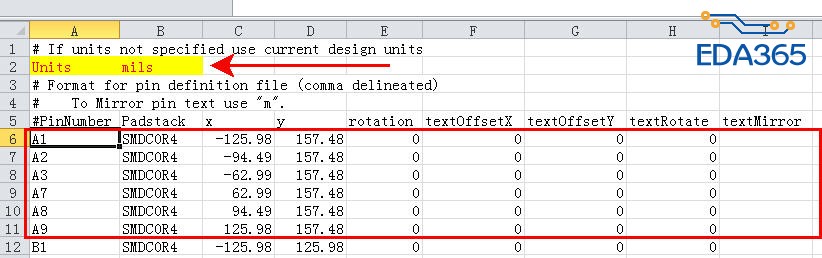

既然有坐标，那可以用Excel做一个csv文件导入进来，csv文件格式如下：
可以用一个现成的封装导出csv文件参考一下。
学习
请问如何导入csv?如何操作?
强大啊，非常感谢！
已经找到操作方法了，谢谢！
学习学习！
学习了,支持下
学习了
那丝印的是否也有类似可以导入的?pin端我想批量增加相关丝印信息。
自己找软件帮助看看吧
又学习到了
没看明白怎么做的
前提是需要一个skill读取csv文件里的内容
