Orcad原理图疑问

录入:edatop.com     点击:
问题描述:
1.图1为一页原理图,左边是电源符号VCC_VAVLE,右边用的是跨页符号VALVE+(这两个网络在这一页原理图上是连接在一起的)
2.图2为另一页原理图,其中有个连接器上面的6和22管脚分别接的是VCC_VALVE与VALVE+。
实际PCB板的连接,图1中的VCC_VALVE、VALVE+与图2中的VALVE+是连接在一起的;但是没有与图2的VCC_VAVLE连起来。
疑问:
1.这样画原理图明显有问题,跑原理图DRC为什么跑不出来(如果可以查出DRC,应该如何设置)
2.为什么图1中的VCC_VALVE、VALVE+与图2中的VALVE+是连接在一起的;怎么没有与图2的VCC_VAVLE连起来,这是为什么呢?

哪位大侠指导一下,谢谢。

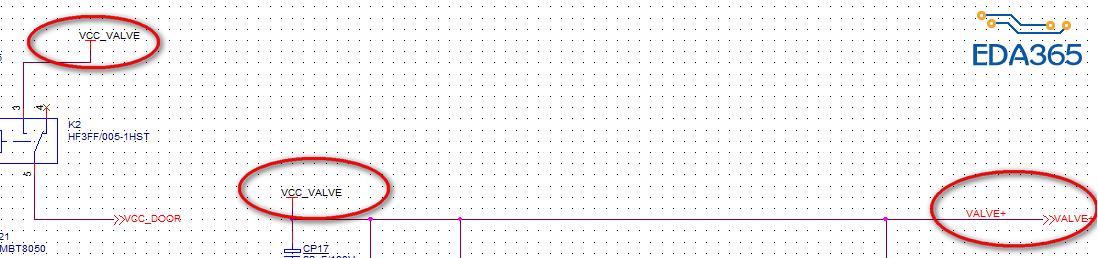

图1

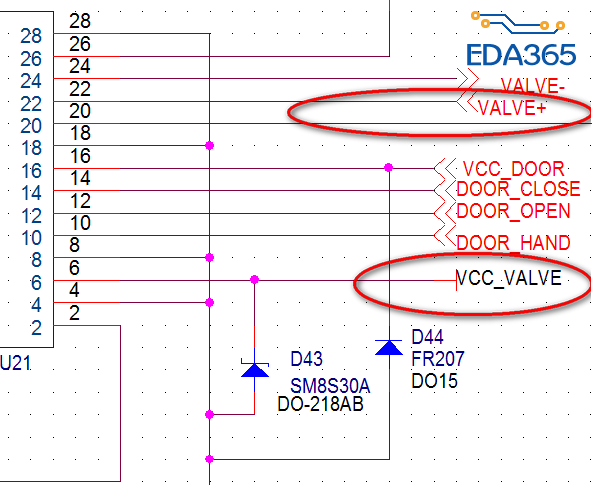

图2


设计不规范

mark

同一條NET ....不可以有二條不相同NET NAME....!

kankan

设计不规范,DRC能跑出来吗

两个不相同的网络名无法连接起来的,电源符号是全局型的

好,顶一下

画蛇添足后,软件也拿你没办法

是同一个schematic下的不同page么?


看看书吧。
