遇到难题,有个封装不能用于自动布线
录入:edatop.com 点击:

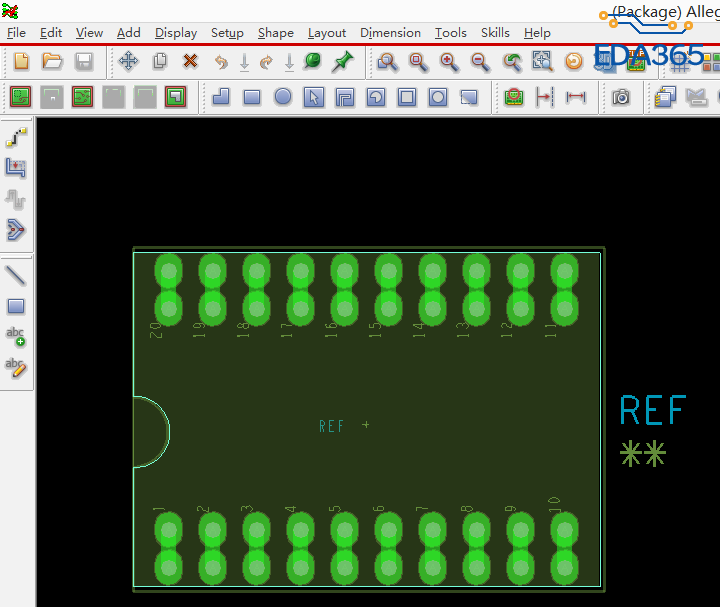

如图,就是封装里有cline, 在PCB里这些cline都是DRC,,,还不能用于自动布线,咋办,这种封装?
把封装里面的cline改成shape
你说的shape确实解决了自动布线的问题,但我已想到更好的办法了,就是做个长形焊盘drill offset,然后做封装时在这个焊盘加上一个同样大小孔的via再走线,这样就即不会报DRC也能自动布线了
看看
学习了。
