求助！为什么allegro导出的pdf字体和板上无法一致？
录入：edatop.com 点击：
求助大神！使用allegro16.5的 EXPORT功能里面导出pdf，但是为什么字体变化了，不是板子上面 的那种字体。如下图：

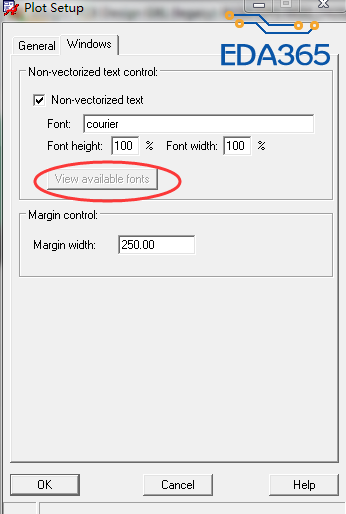

有人说字体在这里面选择，但是这个按钮是灰色的，根本选不了。
发现用16.6这个导出好用
把字体改为黑体的即可，管他下面按钮是灰色的点不动没关系，直接复制粘贴改上面的字体即可。
有人说字体在这里面选择，但是这个按钮是灰色的，根本选不了。

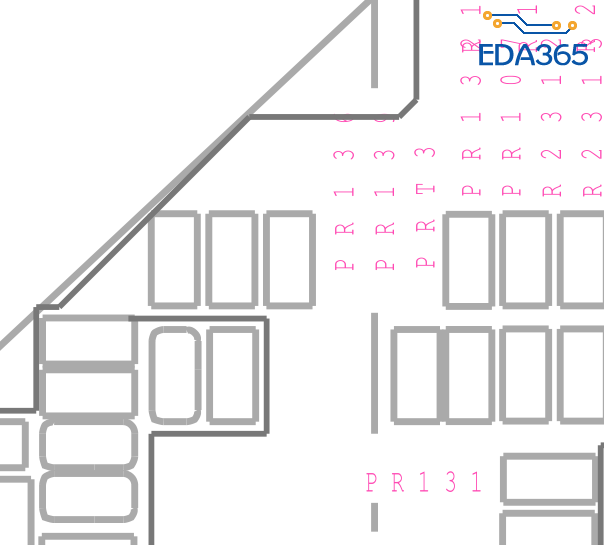

pdf上面的效果

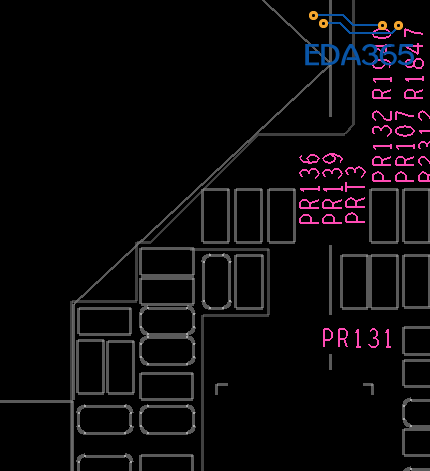

板子上面的字符
不管怎么操作，这个按钮都是灰的。
用PDF打印机打印出来就是一致的，用导出PDF的方式，字体就变形，不清楚原因

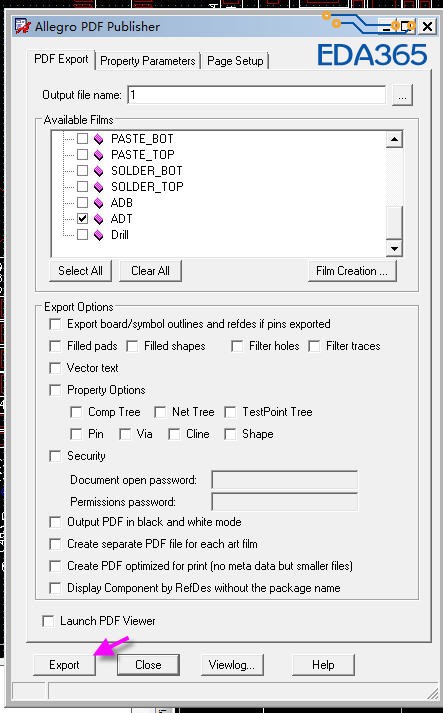

把你最后那个图上面那个对钩点掉..

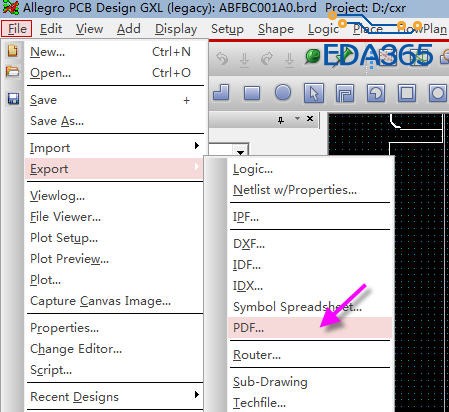

发现用16.6这个导出好用
试过了，没用的。
难道就没人知道吗?
我说的是16.5的
我也试过了,有用的....
把字体改为黑体的即可，管他下面按钮是灰色的点不动没关系，直接复制粘贴改上面的字体即可。
我的16.6 没办法保存PDF档 报错：字体缺失 请教哪位知道怎样加入缺失的字体
