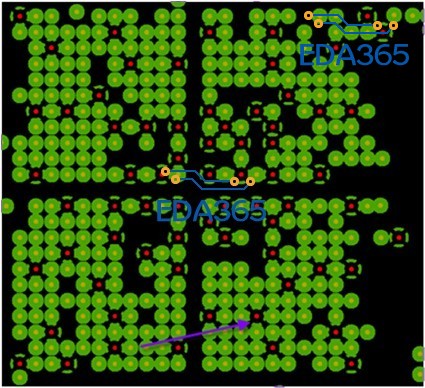

负片电源层分割后,铜皮被过孔隔断,这种情况不算断开么？
录入：edatop.com 点击：
RT,
负片电源层分割后,铜皮被过孔隔断,这种情况不算断开么?
没有drc也没有net鼠线显示,软件status里也算是连上的,
能设置被隔断后可以自动显示出来或者提醒么?
负片电源层分割后,铜皮被过孔隔断,这种情况不算断开么?
没有drc也没有net鼠线显示,软件status里也算是连上的,
能设置被隔断后可以自动显示出来或者提醒么?
算开路啊，所以这就是负片的不好地方，你只有出gerber后用valor软件跑开短路发现，记得上次有个人分享了个出现这个情况的工艺问题。
我是说allegro里软件不会提示被隔断的地方断了么?
有没有相关的设置?
我知道那里肯定是断了的..
不用负片。
貌似没有额
plane web小于3mil应该算断开。因为厂家生产的时候，断开的几率很大。allegro貌似不能检查这个问题。
直接被antipad隔断的也不能检查么?
隔断的就是断的，allegro能认出来。2mil的allegro还是认为是连着的
怎么认出来的?报错么?昨天我的板子隔断后就什么提示都没有..
学习学习

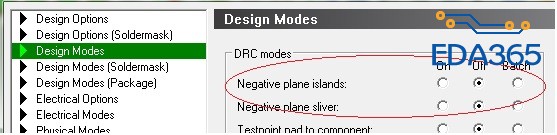

你可以试试图中的功能，应该可以达到你想要的效果。

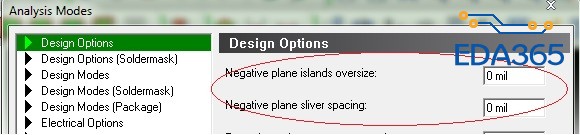

谢谢,貌似行,不过那个设置大小的地方具体是什么意思呢?
