关于设置Xnet问题(排阻)

录入:edatop.com     点击:

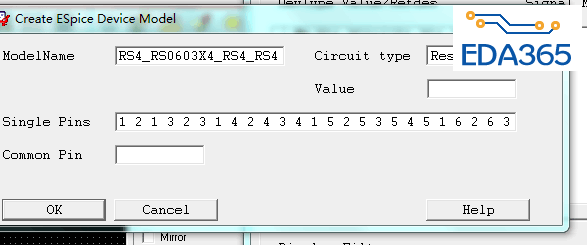

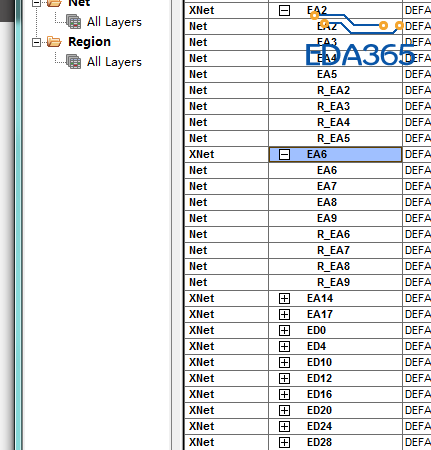

如图1,在设置Xnet时,我想设置的是XEA2、XEA3、XEA4.....XEA20,但出来的结果却是Xnet(netEA2/netEA3/netEA4/netEA5/netR_EA2/netR_EA3/netR_EA4/netR_EA5/)......如图2,每个Xnet对应8个net,是每一个8pin排阻的8个net。如图3,在create ESpice Device Modle时,value值随便填的一个数字33,下面single pins我选择的默认(因为不知道代表的什么意思),再下面common pin默认的空着,因为也不知道什么意思。请问1:这样设置的Xnet对吗:;2:在create ESpice Device Modle时,value值,single pins,common pin这些地方,该如何设置。
先谢过各位路过的热心的大侠少侠大师高手了

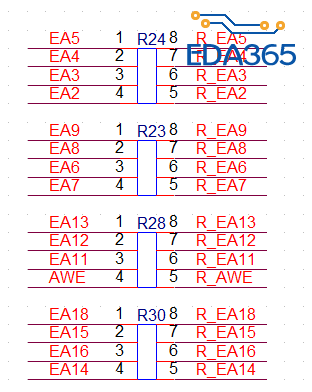

图2


图1


value值只要是数字即可,除非你要做仿真。
如果是排阻,软件自动提取的single pins是错误的,要全部删除掉,再手工输入,规则是每两个管脚代表一个电阻,例如1 5 2 6 3 7 4 8代表1和5是一个电阻,2和6是一个电阻,以此类推。

value无所谓,但single pin是决定对应关系的,比如你排阻1-8号脚,1和8一个.....类推4和5一个,那么就应该是1 8 2 7 3 6 4 5,表示4个等效电阻构成是依次相邻的两个脚

这个有时候好难搞

谢谢,明白了

谢谢,明白了

学习了

只用设置single pins。按照你的原理图来看,single pins这一栏填1 8 2 7 3 6 4 5。注意数字和数字之间是有空格的。这就表示1脚和8脚为一个电阻。
