差分對DP&DN設置誤差在5mil內怎麼設置
录入：edatop.com 点击：
請教~差分對DP&DN設置誤差在5mil內怎麼設置，是在下圖紅色框忠設置嗎
static phase

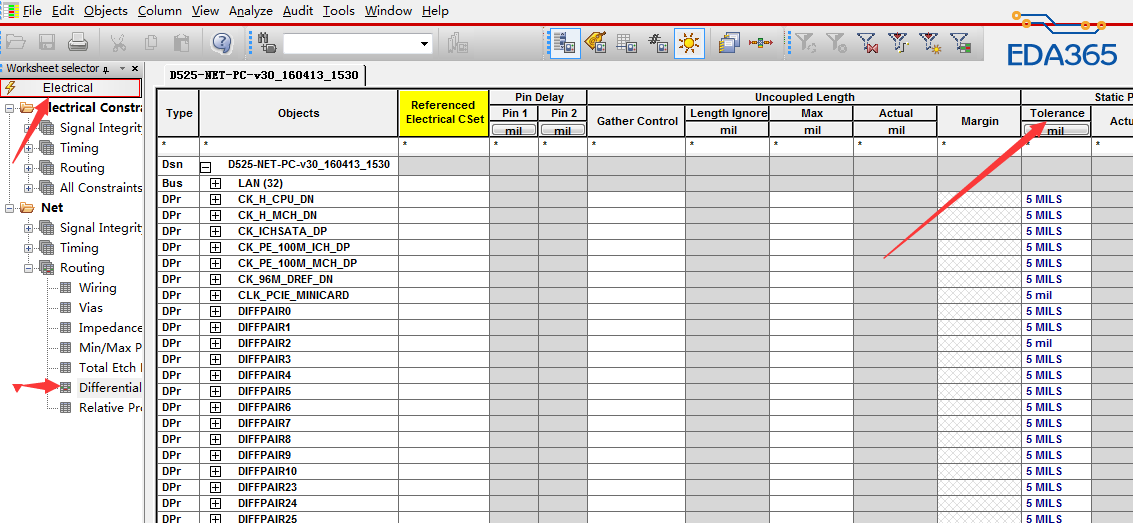

不是那里,是这样的,
看图片.
OK，謝啦~
学习了，
电气规则Electrical——Net——Routing——Differential pair——static phase这里设置。你的截图实在物理规则，是错误的
电气规则和物理规则都可以设置的
一般差分 等长都是在电气里面设置的
我也是一般再电气规则里设置
