PCB导出DXF时,怎么把接插件脚的内径跟外径导出来

录入:edatop.com     点击:

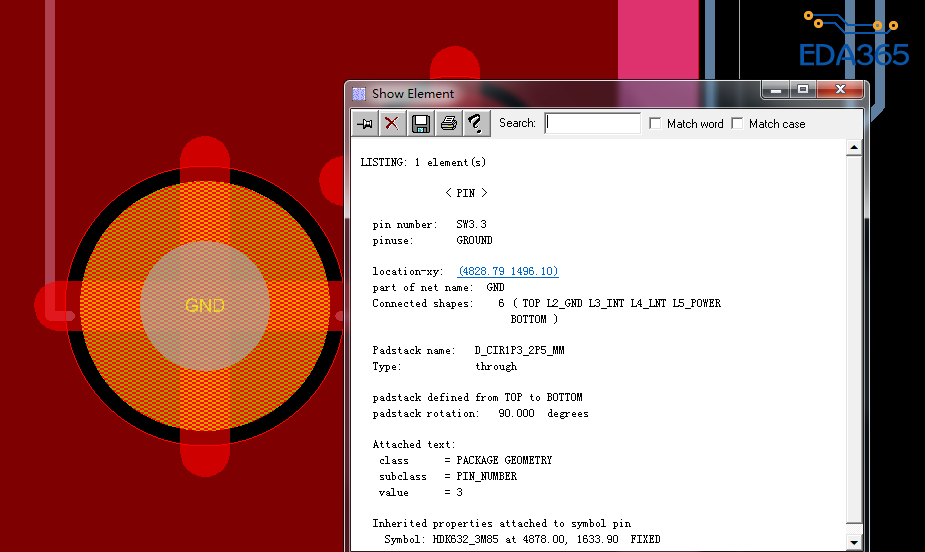

各位路过的大侠:请指点一下,怎么把接插件(DIP)引脚过孔导出来,导出的DXF需要有孔径跟焊接的外焊盘尺寸;【即:导出焊接通孔内径跟外径图形,有1:1的尺寸】


使用EDA365 skill:

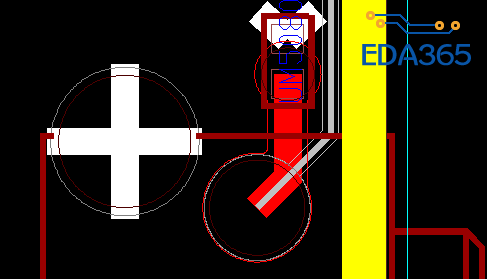

会绘制钻孔,导出时加上绘制的这一层:


导出的DXF没有引脚内劲,外径是有一个圆,我希望内劲也导出来,路过的大侠指点一下!


导出 DXF时 选择 Export drill information  就可以  不过这样连着 VIA 也会导出。

参考视频课程:http://mooc.eda365.com/course/172
