怎样设置F/P类型DRC是否出现？
录入：edatop.com 点击：

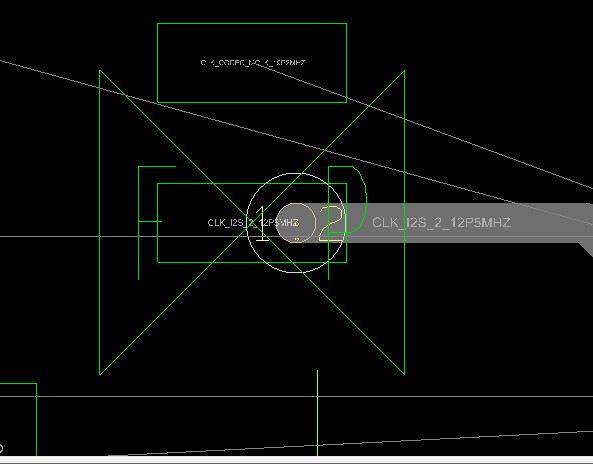

PCB中产生F/P的DRC，约束名为：Via at SMD fit，这是什么原因产生的DRC?在哪里设置这种DRC是否出现呢?请大家不吝赐教，感谢。
那个是你的孔打在了焊盘上，允许DRC的
应该不是，有的器件，盲孔打在PAD上就没有。FIT，应该是说via超过pad边缘，不fit pad吧?知道这个DRC没关系，但是想知道能不能关掉。
恩设置一下就好了
可以关掉的，
这种DRC怎样设置不产生?本人用这个软件不久，还不熟悉，请指教
这种DRC怎样设置不产生?本人用这个软件不久，还不熟悉，请指教
SETUP constraints MODES SMD Pin Modes 中选择off即可
感谢
好了吗?
好啦。学习candence不久，有很多小功能找不到
OK,大家一起学习
