如何显示走线长度？
录入：edatop.com 点击：
各位大神，allegro中是否有一种方法，当用鼠标选中某一条走线后，能够显示它的长度?谢谢！
查看属性
很简单了。
这个菜单是从哪里调出来的 ，可有详细步骤?

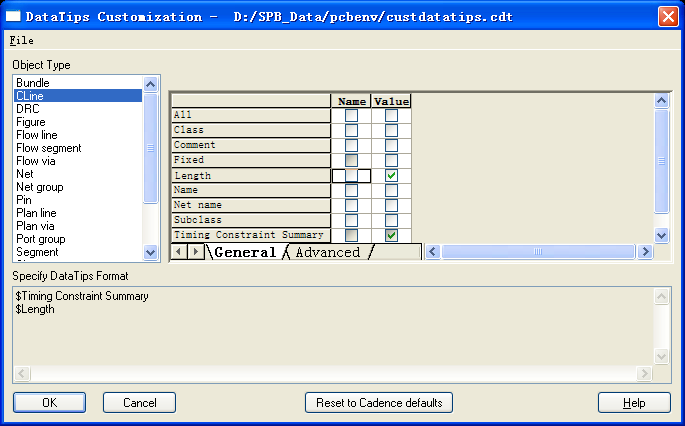

setup-datatip customization

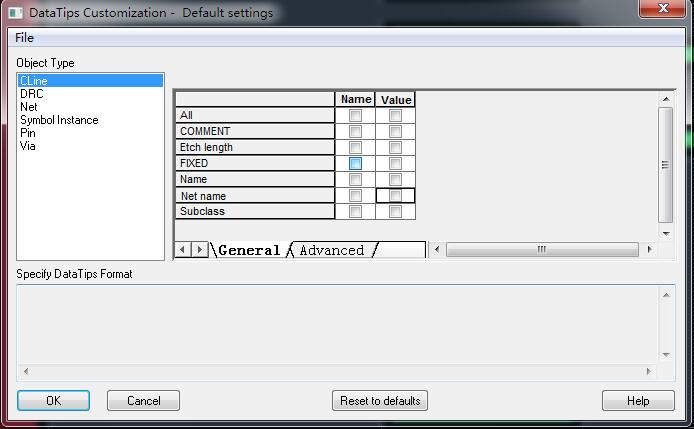

你这是16.6新版本的吧，我16.3的好像没有你的这些
你看下etch length能不能钩?
可以勾选
钩了之后，F4属性查看，find里面选Cline，能看线长了么?

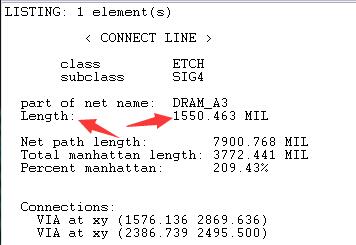

勾选上etch length，执行F4功能，鼠标放在Cline上有显示线长，如果不勾选，鼠标放在cline上是没有显示的。无论勾不勾选执行F4功能查看cline属性都有显示线长，如图所示
满足你的要求了没?
满足了呵呵
非常感谢诸位大神！
