生成的钻孔表没有钻孔符号,怎么整?

录入:edatop.com     点击:

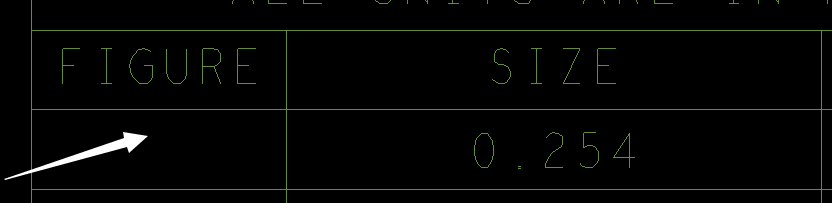

你要先自动生成一个符号。

Manufacture-->NC-->Drill Customization, 找到没有symbol Figure 的钻孔,选一个自己喜欢的图形,设置好 Symbol Size,再生成一次 Drill Legend
