allegro输出.drl会丢失数据
录入：edatop.com 点击：

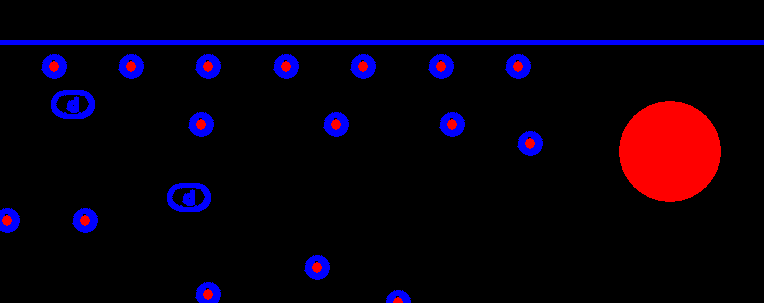

各位大侠，我在用allegro16.6输出钻孔文件（.drl）的时候，发现有一些孔丢失了，这些孔都是槽孔，类型是Oval slot。如下图
可以看得见，符号是d的槽孔在钻孔文件（.drl）中是没有的（红色部分）。
我也做了实验，将右边的那个大螺丝孔改成Oval slot类型的话，钻孔文件（.drl）中也丢失了这个孔，
请问这是怎么回事呀?有没有办法解决，谢谢大家。
可以看得见，符号是d的槽孔在钻孔文件（.drl）中是没有的（红色部分）。
我也做了实验，将右边的那个大螺丝孔改成Oval slot类型的话，钻孔文件（.drl）中也丢失了这个孔，
请问这是怎么回事呀?有没有办法解决，谢谢大家。
我理解钻孔文件（.drl）处理的都是圆孔，槽孔的话需要用 NC Route 来生成 .rou 文件。
你在出之前没有出钻孔文件呢》?
应该是这样的，以前我一直都没出过NC Route，板厂也没提醒过我。谢谢你的解答
.DRL文件里面都是圆形孔，需要非圆形孔要NC ROU导出来。
