使用GRE拓扑布线的时候如何制定线宽布线层与区域?

录入:edatop.com     点击:
使用GRE拓扑布线的时候如何制定线宽布线层与区域?
像bundle是不是16.6.69也不能像71.2的release的文档中 布线更好的按bundle区域出线?
如果制定网络在特定层走线,禁止在其他层布线?

建议先到学堂看下这个视频:http://mooc.eda365.com/course/213

我看过help里面的说明
但是出来的效果没有help里面release的效果一样
看说明是hotfix51就可以了 但是好像不是那么回事情

有没有比较详细介绍这个功能的pdf电子教材?
在使用这个功能的时候有哪些比较好的技巧跟注意事项?

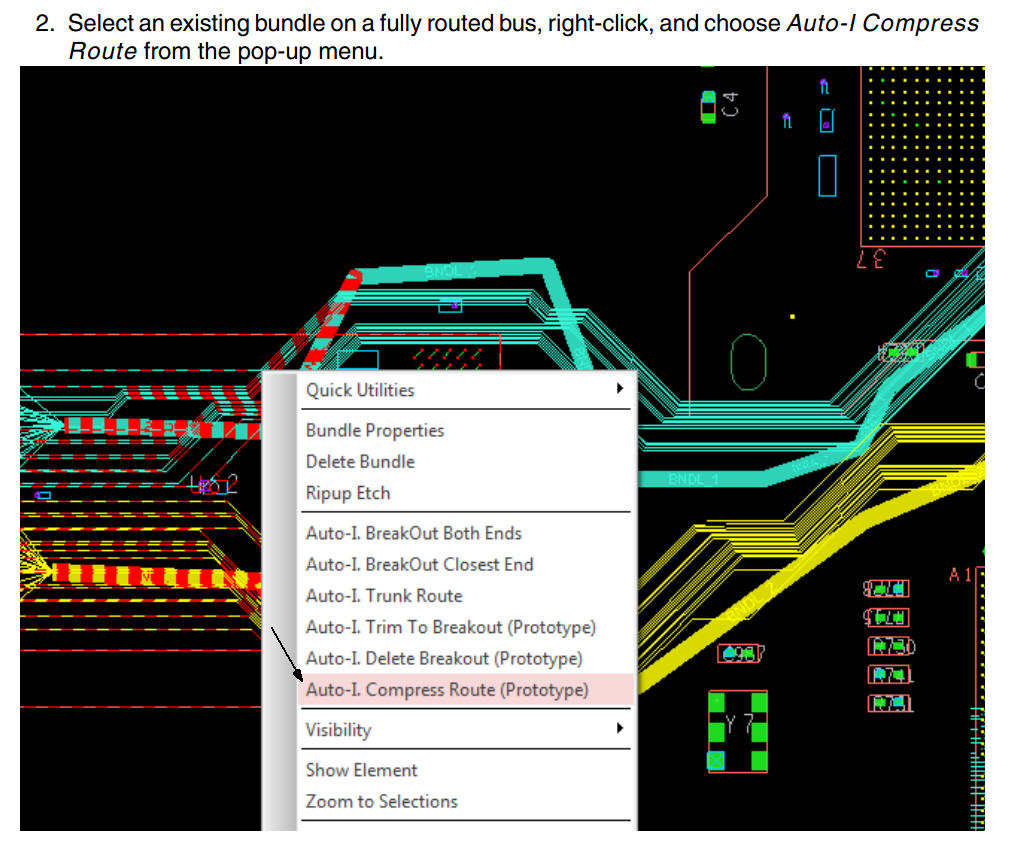

右键的时候也发现没有箭头所示的那个选择项

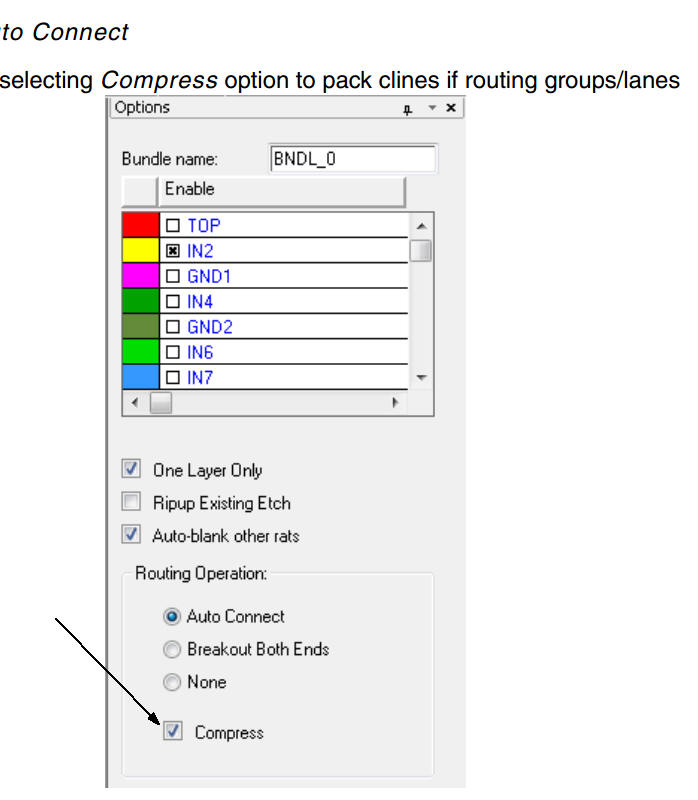

在创建bundle的时候 option里面有勾选 但是没有出来
不知道是怎么个回事


而且看上面的图 好像走线没有跟着bundle的路径最近布线?

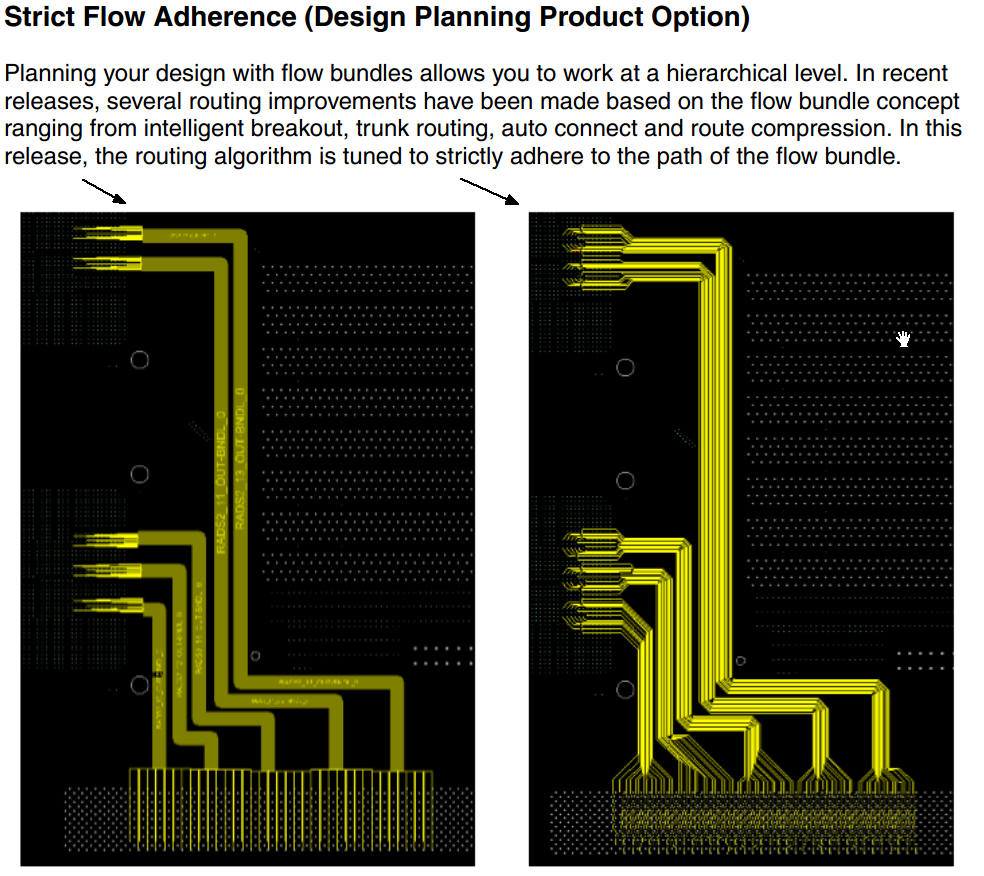

这个release文章中的这个效果是怎么处理出来的?

这个功能还不完善,有时间自己慢慢研究吧。

目前个人感觉也是这样的情况 跟它宣传的效果有出入

什么是GRE拓扑

你可以自己搜介绍

目前为止我只听到过两种拓扑类型,T和fly-by,这个一个新的拓扑类型

这个跟布局+布线有关系
是从系统级别考虑的
不过功能有待进一步提高

哦?好吧

这个看起来功能是很强大的
实际上使用的资料 介绍的很少
