CAM350 椭圆孔体现不出来
录入：edatop.com 点击：
亲们，我一直遇到一个问题，没找到原因：
我每次将Gerber导入CAM350时，椭圆孔都体现不出来。

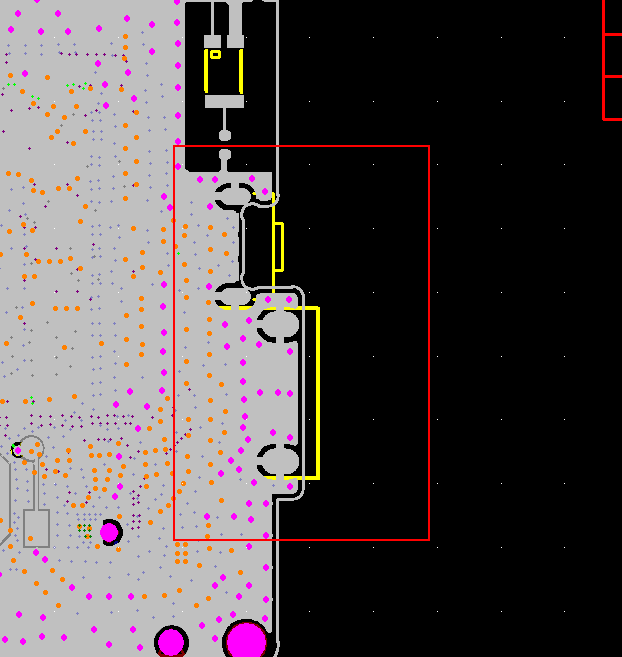

1.所有层打开的时候可以看到椭圆孔信息：

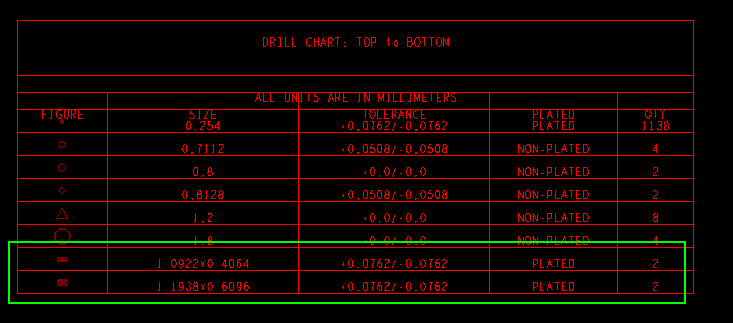

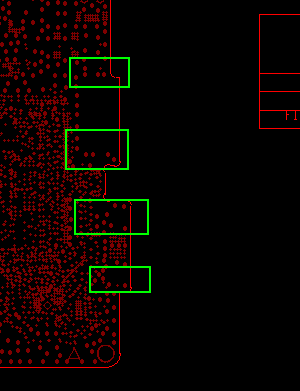

2.只开Drill-chart时，椭圆孔就没了，但是旁边的表格里又会有椭圆信息。

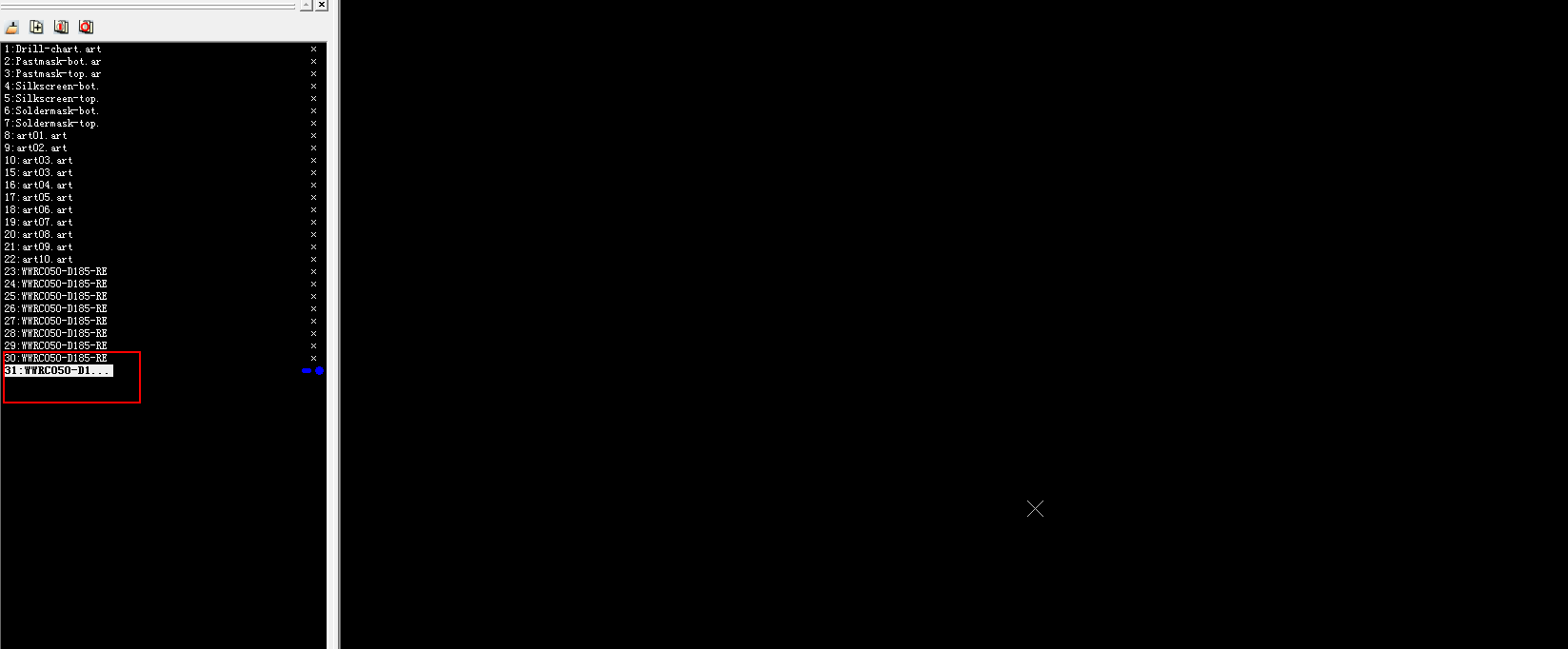

3..rou文件里什么也没有
4.每次导入CAM350都会报一个错，不知道是为什么
大神们，有遇到同样的问题吗?
我每次将Gerber导入CAM350时，椭圆孔都体现不出来。
1.所有层打开的时候可以看到椭圆孔信息：
2.只开Drill-chart时，椭圆孔就没了，但是旁边的表格里又会有椭圆信息。
3..rou文件里什么也没有
4.每次导入CAM350都会报一个错，不知道是为什么
大神们，有遇到同样的问题吗?
出gerber时候椭圆的孔需要出NC-route文件，如果还想用CAM350看到还要把NC- route文件编辑一下才可以。
没出椭圆的文件呢
或是将椭圆孔文件%前的东西去掉
恩。说的对。
补一下，我用的是Allegro16.3
一样的
支持下

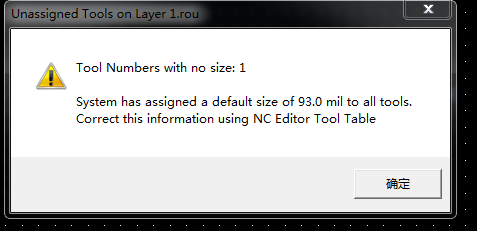

非常感谢你们的支持，文件已经可以导入CAM350了。但是，现在又出现一个新的报错，应该是哪里还需要设置的原因，导致椭圆孔变成一大坨~
对CAM350不熟悉，不知哪里可以设置?
非常感谢~

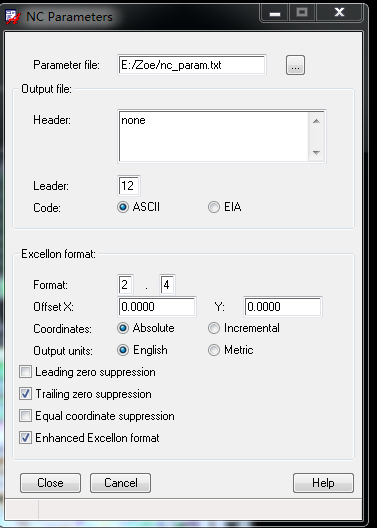

出.rou文件是这样选的吗?

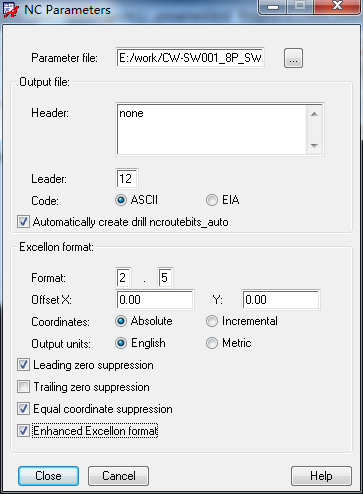

我用的16.3，和你的优点差别~
这个贴子学到不少东西。
出钻孔表了吗
有
