allegro step文件 3D图导出问题
录入：edatop.com 点击：
各位大神，我在导3D图时遇到一个问题，大家有知道怎么解的么
我描述一下啊
咱们封装制作的时候不是有一个高度要求的设置么，这个可以作为3D的的高度导出来
但是我封装设置的时候是5mm正常的高度，用在板子上只有这一次是需要设置为10mm，所以我在PCB中直接修改了封装的package Height 为10mm
最后通过export -step 文件导出的还是5mm的高度，并不是我修改后的10mm，有知道是什么愿意导致的么

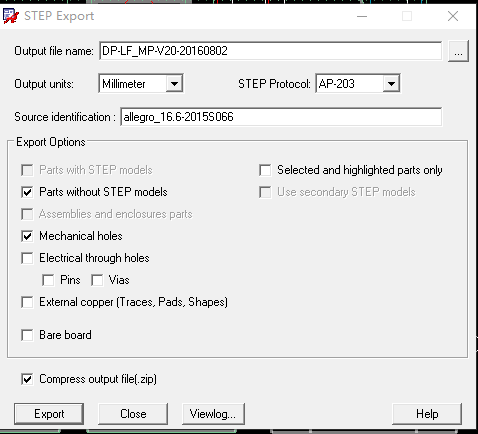

下边是我导出的设置
我描述一下啊
咱们封装制作的时候不是有一个高度要求的设置么，这个可以作为3D的的高度导出来
但是我封装设置的时候是5mm正常的高度，用在板子上只有这一次是需要设置为10mm，所以我在PCB中直接修改了封装的package Height 为10mm
最后通过export -step 文件导出的还是5mm的高度，并不是我修改后的10mm，有知道是什么愿意导致的么
下边是我导出的设置
封装直接装配STEP模型吧，好修改，局部尺寸又准确。step模型可以直接去www.3dcontentcentral.cn下载
谢谢你的答复，
这个我知道但是有时需要临时调整，所以想问下可不可以直接在PCB修改
玩3D需要打补丁吗?
