有关模块复用的问题
录入：edatop.com 点击：
现在像复用demo板一个模块的布局，demo板是6层，我现在是4层
复用时，命令行提示E- (SPMHDB-277): Physical layers do not match.
然后没有任何反应，我把4层改六层了，复用还是不行
请问是什么原因造成的?或者说有没有什么办法可以复用demo的模块布局?
请大家多多指教，谢谢
===============================

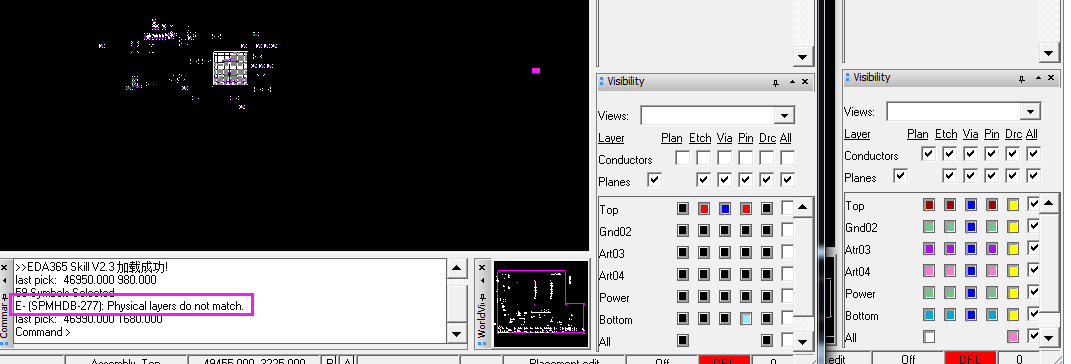

在大家的指点下，我把板子层叠改成跟demo一样了，但是还是不行，左边是我的的pcb，右边是demo的
层数不一样不可以的
层数和各层的名称都要一致
把2个板子，搞成一样的层数，就可以了
现在把层数跟层名称改成跟demo一样了，还是不行
改成一样了，还是不行，是不是还有哪里要设置?
因为你已经损坏了原来的文件
损坏文件?你是说demo?还是我自己的?从哪里能看出有损坏?
demo文件我除了做了一个复用模块，并未做其他改动
正片负片也要一样
正片负片不是出gerber的时候才设置吗?跟模块复用有什么关系?
我的情况和你的一样，求大神帮忙呀
为什么都会遇到这种问题呢
跨板子的模块复用问题多多的，遇到过，一笑而之，没有办法。
如果是原理图就是调用模块是可以用的，只是pCB模块在不同的PCB之间没法用的。
