同网络孔到孔间距规则问题

录入：edatop.com 点击：

遇到一个奇怪的现象，相同网络规则设置好以后，两个孔叠到一定的程度后就不报错了，

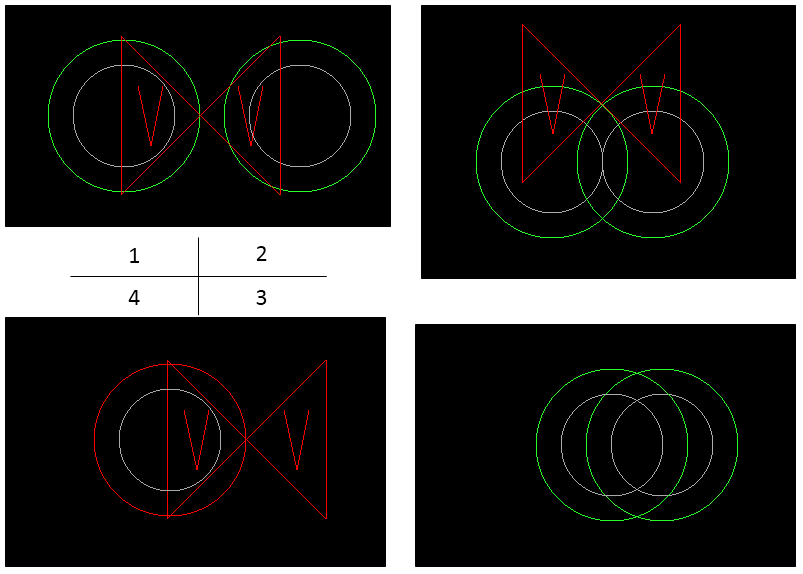

下图1234依次为两个孔逐渐逼近的效果，求高手帮忙解答一下，谢谢！

cmgr里physical里,pad to pad connect

把相同网络DRC打开就可以了

谢谢，把pad to pad connect都设置为not allowed，然后还要在set up -> constraints -> modes -> physical modes里面把pad-pad direct connect这个检查项打开。

上面两种方法，哪个才是正解呢?

都是，要同时进行，即先要设置相关规则，然后还要启用这个规则
