ALLEGRO 如何做整板镜像设计？

先使用place replicate create，将两路相同的模组在同一层完全相同。然后mirror其中一个group,得到一个不同面的镜像，在把元件原地change到另一层，etch做相应的change.

无解

选中后右击有一个选项不知道是不是你想要的

板子可以反板，

值得试试

需要在placement状态下操作，选择相关器件后，右击选择“place replicate create”，相当于创建了一个模块/group，然后再选择group镜像即可。
不知道怎么贴图，不过可以在网页上搜索，会讲的更详细些。

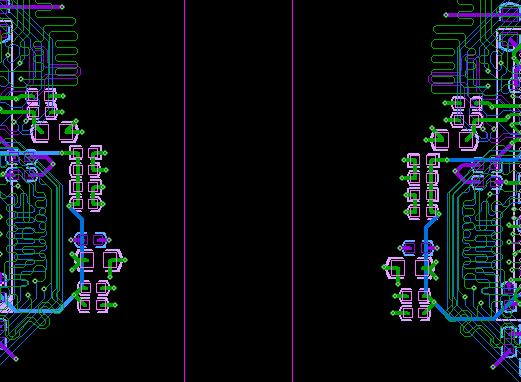

这种效果吗?

估计不是那样的
他的意思是好像是正面和反面对调
不知道是不是这个意思

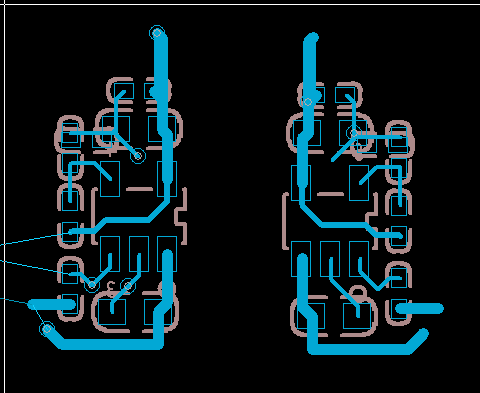

这样的。

是接插口镜像吧，但体现的PCB上在同一面相同的线路是没法镜像的

涨姿势了

就是这个效果！

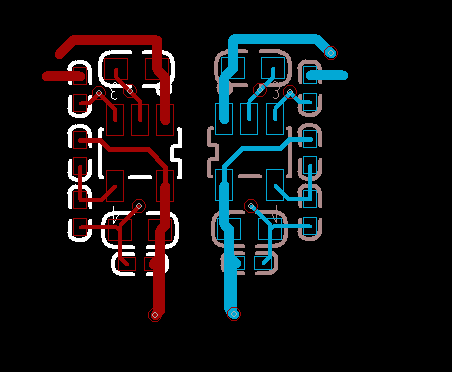

所谓镜像，不是将原先设计贴在bottom层的器件，镜像到top层，而是器件和走线的层不变，只是左右对称罢了。上个图:

可以说的再详细点吗?谢谢！

如果是同面镜像，阻容可以贴上去，但是芯片是没办法贴上去的。
