按照create module 拼板,有的线无法选中是什么问题
录入:edatop.com 点击:

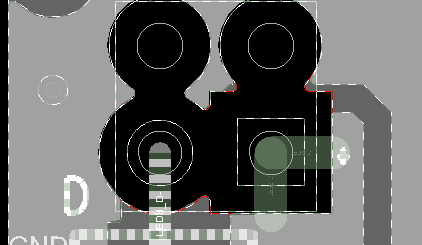

请教下, 按照create module 拼板,有的线无法选中是什么问题
那种线不是你画的,是shape根据规则自动生成的连接线
支持 2#
那有办法解吗,还是需要都手动再重新画?
不用啊,如果铺铜是动态的,就自动连接上了呀,你创建复用模块,选中铺铜就行了,复用时就自动连接上了

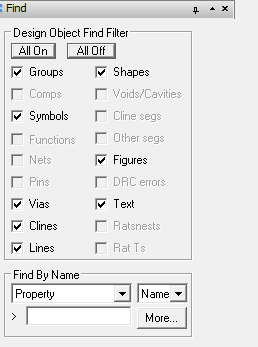

不行啊~全选了还是不行~

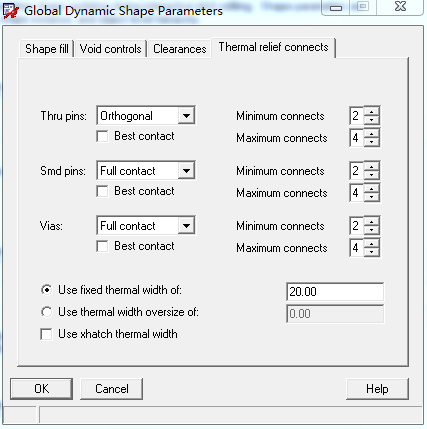

刚试了shape设置参数里面只有设置full contact才可以,设置成orthogonal或是其他的都不可以。不知道哪里出错了啊~
2楼正解
那是要怎么解啊~现在还不知道哪里设置出错了
那个不是设置的问题,那是铜皮的连接方式,你把铜皮移动过去后,smooth后自然就成那个了
smooth过了不行啊
那就是你铜皮的连接方式设置的不对
现在是设置成orthogonal不行,设置成full contact才可以,这是为什么啊
由于连接的太小了,所以就连接不上
