电源和地网络如何显示出飞线？
录入：edatop.com 点击：
candence可不可以让电源和地网络也显示出飞线?
那你的显示的是什么?
edit--properties.点一下地或者电源网络。然后把对话框中两项delete
将no_rat 属性去掉就可以了
在logic里面，将你设置的地GND:0V或其他设置的电压比如5V、3.3V什么的都删除掉！就可以了

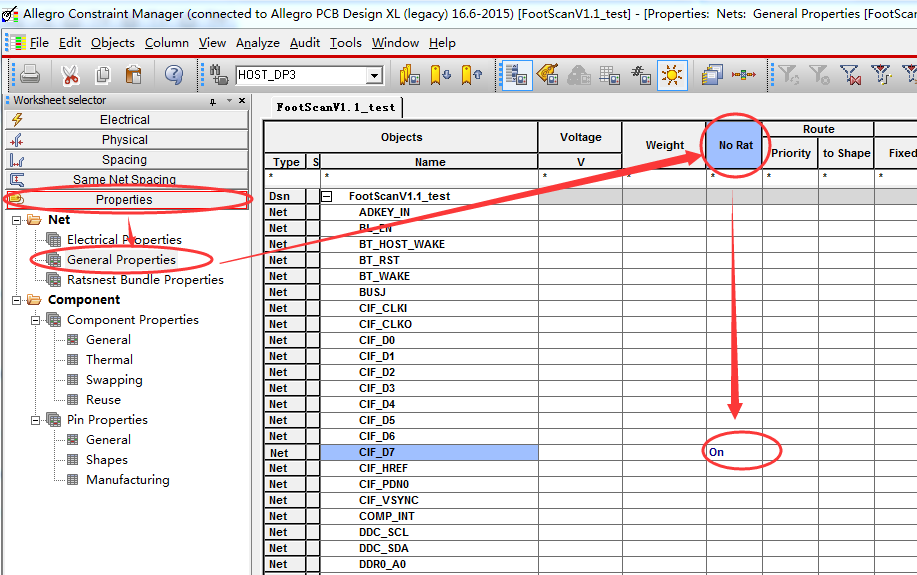

约束管理器里面可以设置，也可以用logic菜单中设置dc电压
设计他的属性。
