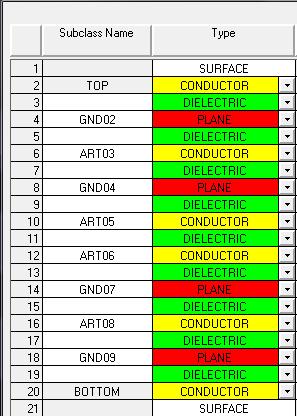

如果在如图art05或art06走高速差分线，对信号的回流和EMI有影响吗？求解，TKS.
录入：edatop.com 点击：
如果在如图art05或art06走高速差分线，对信号的回流和EMI有影响吗?求解，TKS.
重要信号线为啥不走3.8层。影响肯定有的。
有一个疑问，你的电源平面呢，一般一个高速差分线有一个完整的平面参考层，电源层有的时候会被分割，所以如果用电源层做参考平面，最好所对应的区域没有块电源区域。
尽可能把电源走在走线层。这样在层数多的板子上可以多几层走线层。

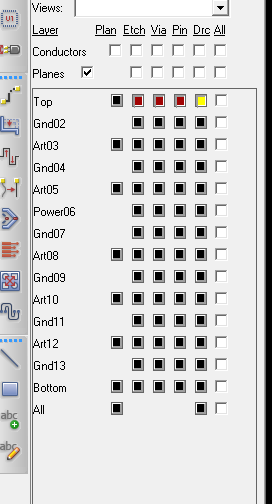

比如我这个层叠结构，14层板只有一个电源层，可我留出了7个布线层。
影响有，你可以如上面说的，把重要信号走在1,3,8,10层！实在不行就尽量加厚5，6层间的介质厚度
其实这个多少个电源层，是根据你电源种类来分的，有的时候芯片功耗比较大，为了加强电流，可能会有重复的电源平面，依实际而论。
