差分线出线规则
录入：edatop.com 点击：

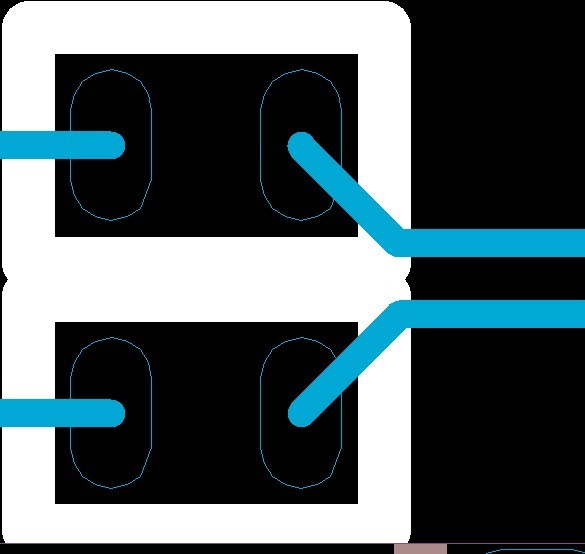

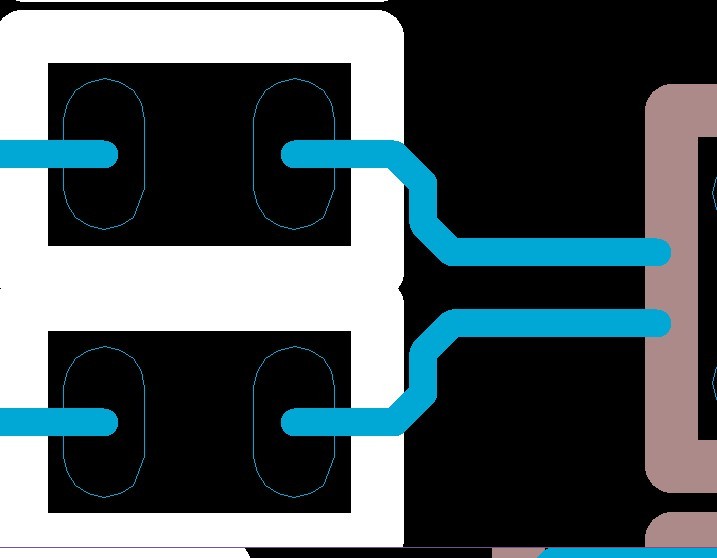

如图，想要差分线出线时是图2的样子，但是一直是图一的样子，可不可以在哪添加一个规则让它如图2出线?
手动改下不就行了。
手动拉就可以
手动改又快又方便
规则中有非耦合长度选项设置。不过还是感觉手动拉线最简单最快，毕竟，自动布线完成后，还是需要手工美化的哈
对了，如果你要改，删除图1中左边非耦合的部分线，然后从右往左拉，就是图2的效果，非常方便，软件要多揣摩就好啦
单线模式调整下
我每次都是手动更改，感觉手动更改更快更美观一些！
目前是没有办法处理，它只是PIN上是直出PIN。总之手动吧。
手工 更健康
:lol
