执行NC-route后的geber文件导入CMA350有错误提示咋回事?

录入:edatop.com     点击:

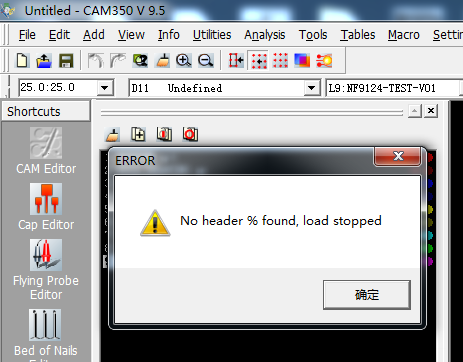

如下图,然后点“确定”当然就没有route钻孔显示


学习学习

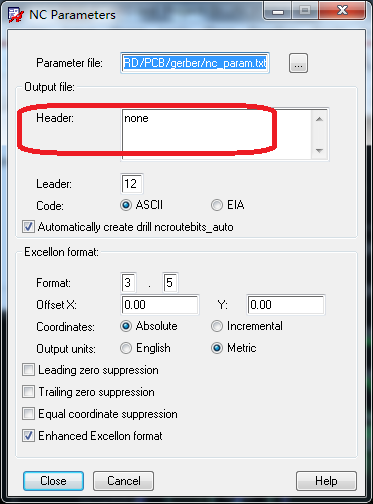

1、Enhance Excellon Format(NC Parameters对话框)
    2、Auto tool select    此两选项已勾选的,现不知咋回事,

不执行NC- route就其它都正常

说的应该是如下图的,如何才不是none呢?

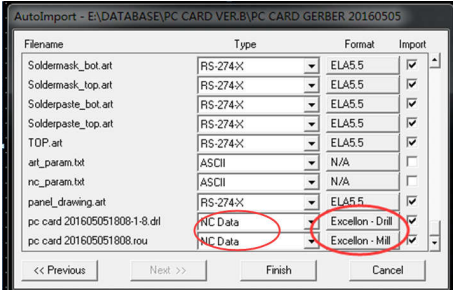

试着这样试试看看。然后导入cam350的时候,记得勾选这两项



%前面带分号的内容删掉



感谢,主要就是分号注释那与CAM350不兼容

一开始看不懂你说什么,现在懂了。

1、单位和精度要和你导出的一致 2、勾选enhance excellon format

报错是正常的,你要知道nc drill是指的那些非规则过孔,也就是异形孔

.rou文件%符号之前的数据删除,格式不兼容,不知道为什么

小编,我和你遇到一样的问题,看了可爱的网友回复后,恍然大悟~

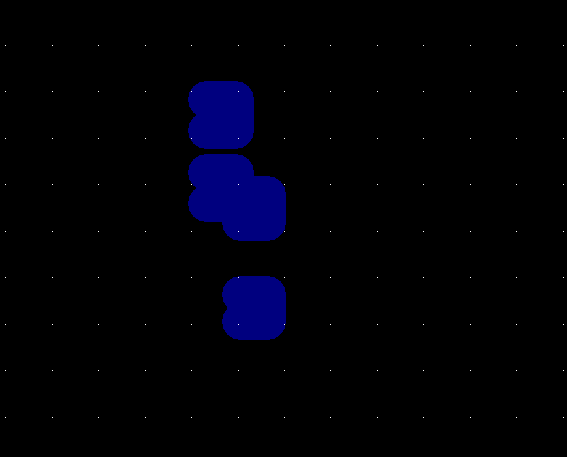

但是,我现在把%号前的东西删掉后,再导入,出现新的报错,而且椭圆的线条非常粗,不知你是否有遇到这样的问题?你是如何解决的?
