Cadence PCB 铺铜 热焊盘问题
录入：edatop.com 点击：
板子是别人做的，我拿过来修改。

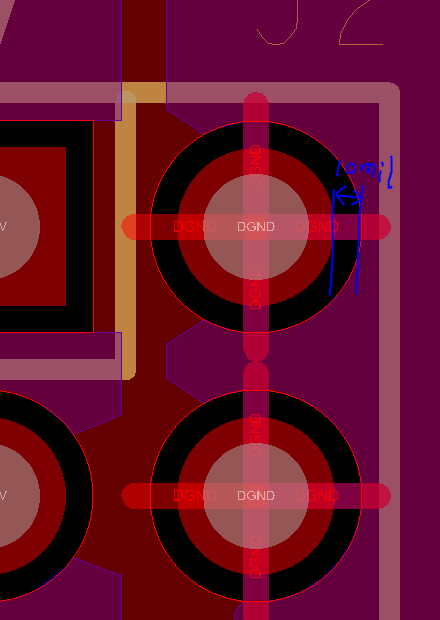

现在需要把铜皮和焊盘的间距拉开一些，如图1，间距是10mil 0.254mm

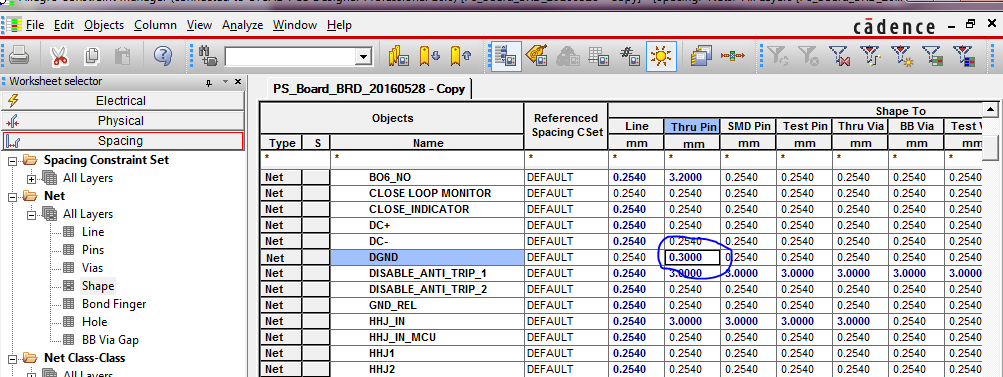

打开规则设置，将sharp里DGND网络sharp与thru pin的距离设置为0.3mm，如图2所示

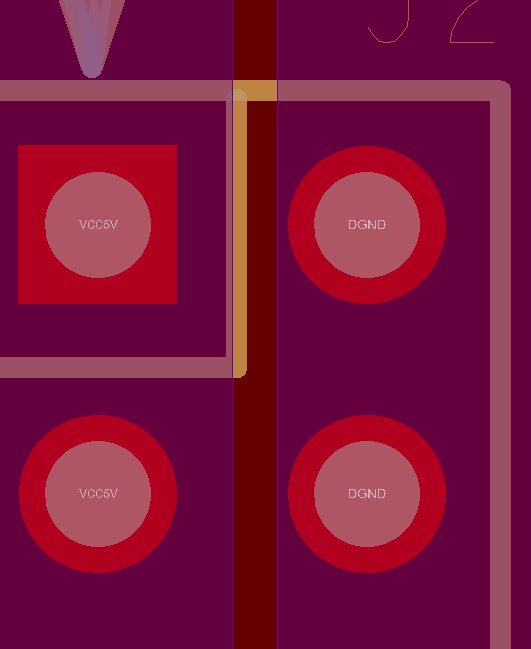

最后PCB就变成图3所示的样了，铜皮全覆盖在焊盘上，没有避让，改回去也不恢复
不知道是哪边设置的问题
Thank you very much！

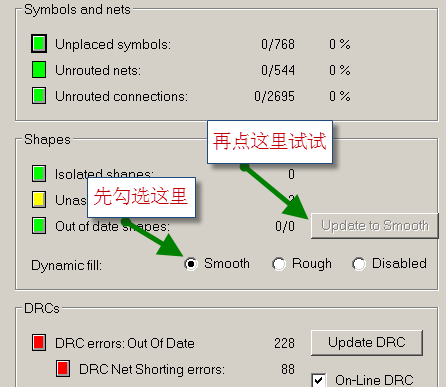

这个太简单了，smooth一下铜皮就好了
2楼说的对,这小编没咋见过啊?新上任的?
新手新手
逛Mentor比较多，Cadence刚入门
ok一起学习
