有技术问题请教各位高手
录入:edatop.com 点击:
请问一下原理图中两个不同网络间的短路线在ALLEGRO中的元件库如何画及如何在PCB中调用?谢谢!
就像建一个两个pin的器件一样就行
定义一个2pin 的package,2pin叠在一起就可以了。
1、短路子就是一个单点连接铜块。
2、如果需要根据情况选择是否短路,一般直接用0欧姆电阻连接2个网络就可以。
画一个两个PIN,得封装自己知道要短路就好了~
这个器件主要是连接两个不同网络,就好像ADC地线与CPU地线之间的单点连接,是固定连接的,如果用0欧姆电阻连接是可以,但板子太小,我的设计这个连接点是放在PCB内部地层,但如果不同网络之间用铺铜或导线连接,ALLEGRO就会报错产生DRC警告。所以现在十分头痛这个问题,求各位大神帮忙一下!
我也试过,如果两个PIN叠在一起,就会出现Pin to Pin Spacing的DRC出错报警。
可以在电阻封装中的2个pin,搭根线,然后封装命名PAD_xxx就可以了

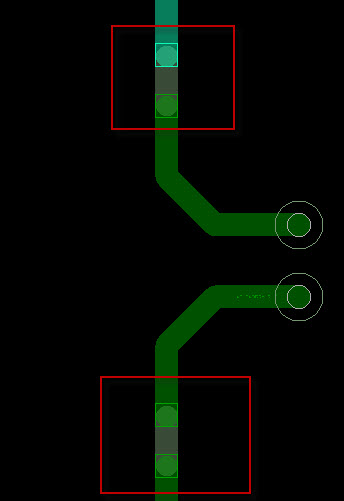

之前我们的做法是 两三角形的PIN交叉在一起
搭个线,想要不报错,这个线弄到其他层去,但是设置光绘时候记得加上
kelvin symbol. Board geometry中一段line再加上两个pin
