PMU的电感摆放是否合理？
录入：edatop.com 点击：

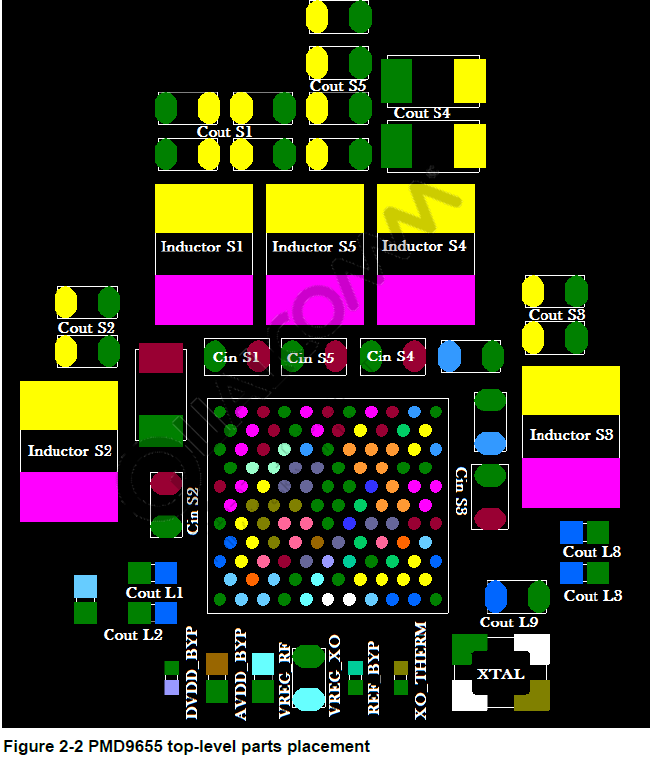

小伙伴们，今天我看到高通给的Layout Guide，PMU的电感并排摆放的。
这样会形成互感嘛?影响大不大?
以前我们都是要么隔开，要么垂直摆放。
这样会形成互感嘛?影响大不大?
以前我们都是要么隔开，要么垂直摆放。
这种带屏蔽外壳的，所以无所谓了。
无所谓了。
能分开就最好分开，关系不是很大。
这种无所谓，绕线的考虑下
电感下面尽量不要走线就好了
无所谓……
没多大关系
