布局器件对不齐
录入：edatop.com 点击：

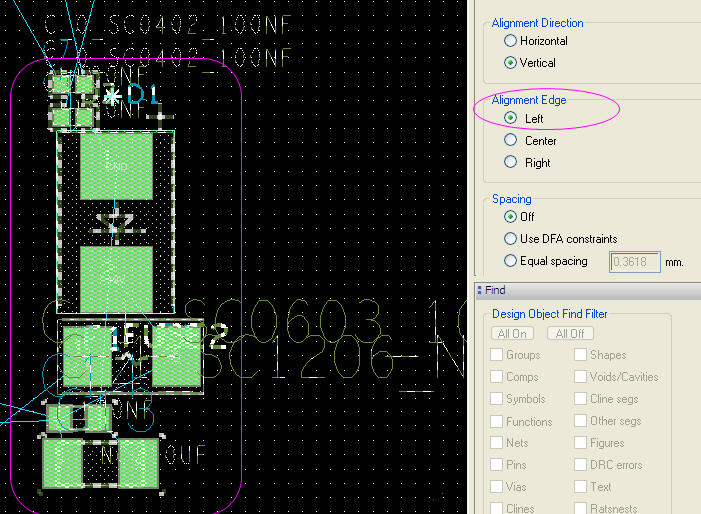

我设置器件左对齐，可结果出来是这样的....感觉乱七八糟的，怎么以焊盘左边或者place bound的左边对齐呢
能用就行了。
这几个器件大小都不一样，不需要刻意去对齐，看着舒服就行了
要想完全对其，那就对坐标
因为器件大小不一样
元件中心也不一样
所以你对齐就是这个样子啊
要想对齐
就使用坐标
手動調整
手动调整
就是测量器件间的距离，用ix iy 手动敲?
是的
你想那边对齐
计算好坐标
这样就可以了
嗯 谢谢
布局时格点设大点，个人习惯大芯片50甚至100mil的格点，小芯片阻容用25或者20的格点，局部微调用5的格点。不得已的情况下再用更小的格点。
器件不是以中心点做原点
格点设大一点15/20，MOVE点选器件sym origin
手动调整，
