allegro 中怎麼查看零件限高值
录入：edatop.com 点击：
请教下建零件封装时会写入限高值，那在brd中怎么查看这个限高值呢~
有相同問題....！

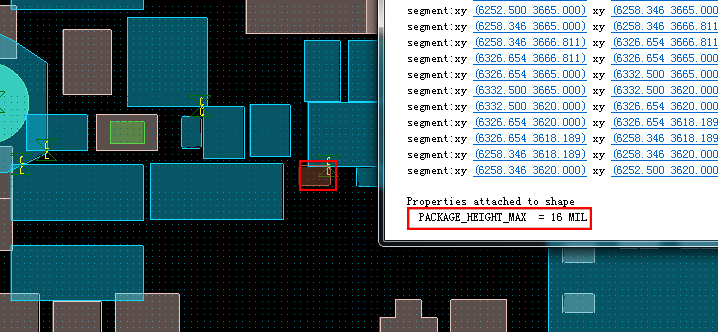

你在零件里应该给placebound的shape加 了限高啊， 直接去板子里Display-> Element， 选shape就能看到了。
打开place_bound层，运行setup\areas\package heigh后，鼠标点place_bound层，options项下面就可以显示高度了
或者出个3d，所有元件的高度都可以显示出来
长知识了
謝啦
試了可以，謝謝謝
Mark 一下！
good, very good！ mark
长知识了
