有什么办法避免Dynamic shapes are out of date的警告从而顺利生成光绘文件
录入：edatop.com 点击：

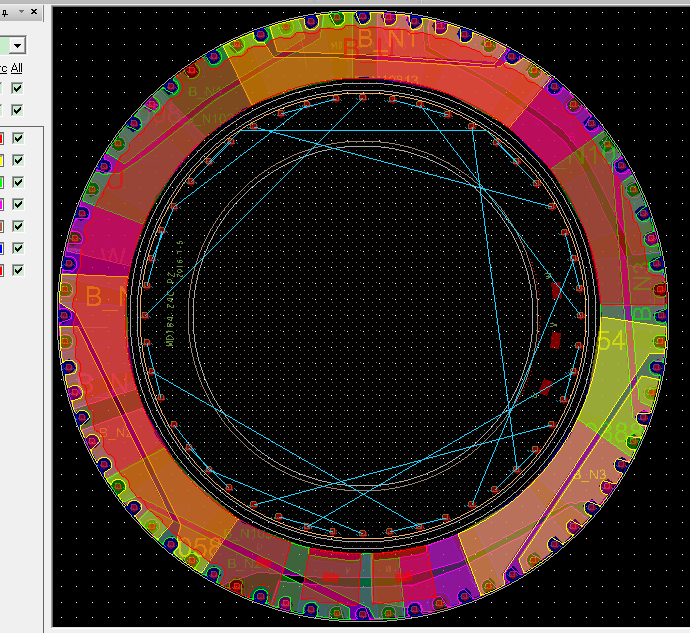

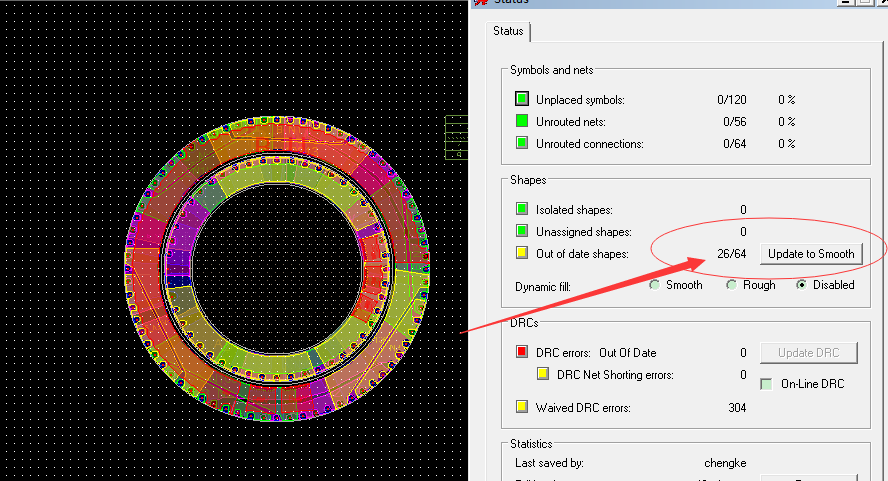

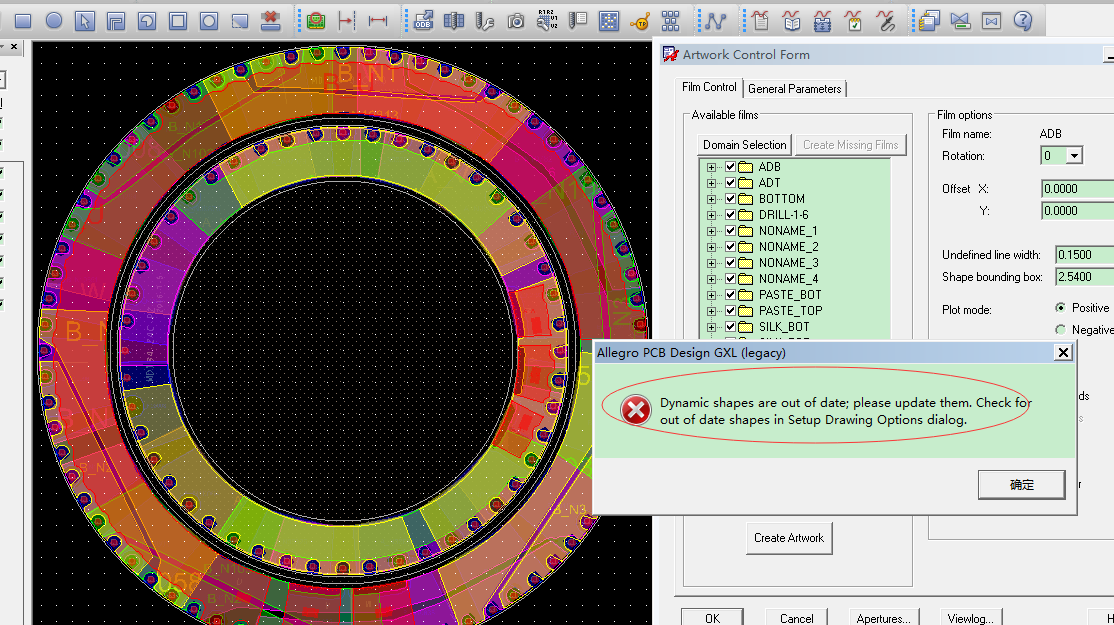

如题，，我在制作一个拼版，是两个圆环形的PCB，大环套在小环的外面，画的时候分别使用了route keepout和route keepin层，所以在拼版时，，里面的小环的PCB的铜皮就是out of date的状态，，不更新动态铜皮，不让生成光绘文件，，这个问题怎么解决啊?求助。见下图：
一旦更新动态铜皮，就把里面的小环的铜皮删掉了
转成静态的。
更新呗
请看认真点OK?，，，说了，更新了就把内环的PCB的铜皮都删掉了，
不更新不会有DRC错误吗?
DRC，，可以手动屏蔽掉，，，，现在问题的关键是动态铜皮没办法屏蔽掉不处理。
试下在拼版前更新铜皮，然后把铜皮change成固态铜皮，再拼版
怎么把动态铜皮，，该为固态的?
或者把里面那个 ROUTEKEEP OUT 的PROPERTY设置成shapes allowed，再更新铜皮。不太了解板子的具体情况……
shape-change shape type
我试试
嗯嗯，改了固定铜皮，可以了，，谢谢。至于 ROUTEKEEP OUT 的PROPERTY设置成shapes allowed我再试试
学习了
应该是有boundary没有删除掉才报这个的
