求：PADS 转Allegro成功方法
录入：edatop.com 点击：
这两天一直在研究怎么将PADS9.5 文件转为BRD文件，我现在使用Allegro16.6版本，使用论坛上的方法，Allegro自带的转换一直没有成功。求PADS 转Allegro成功方法。谢谢！
PADS-->AD-->ALLEGRO.
同求。
转了以后也是问题多多
4楼正解..
转成ALLEGRO后要做一定的修改,大部分是可以用的,以前因为用不惯PADS将四层6层都转过，修改一下是可以用的。
有些封装的焊盘也有重新编辑修改才行
而且默认的焊盘都是pad1-无数累加形式
不能是正规的使用方法
凑合该板子用还行
转换完需要修改一下封装，会丢失钢网层和阻焊层，还有丝印位号，这些改过来之后，基本就没问题了
对头 之前帮忙改过一个 这些都封装都要重新编辑修改一下的
我转过，问题多多，最好用什么软件画的，就用什么软件进行编辑比较好

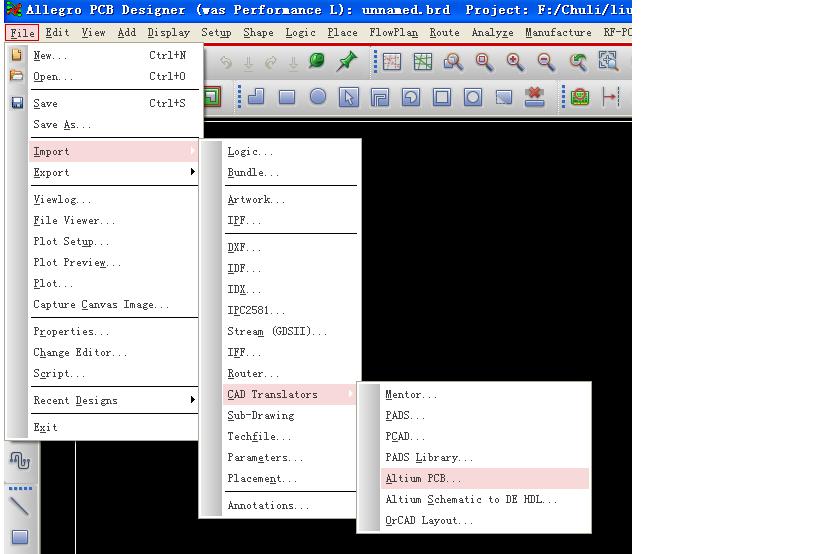

最新补丁062以后，可以直接把AD文件导入进Allegro，解决了PAD累加和钢网层和裸金层同尺寸问题。
实际的效果如何?对ad的版本有限制吗
需要安装高版本的AD，如AD14，然后转换为ascii.PcbDoc格式，才能转
学习了
