allegro输出gerber,导入cam350,drill层比例变大

录入:edatop.com     点击:
各位:

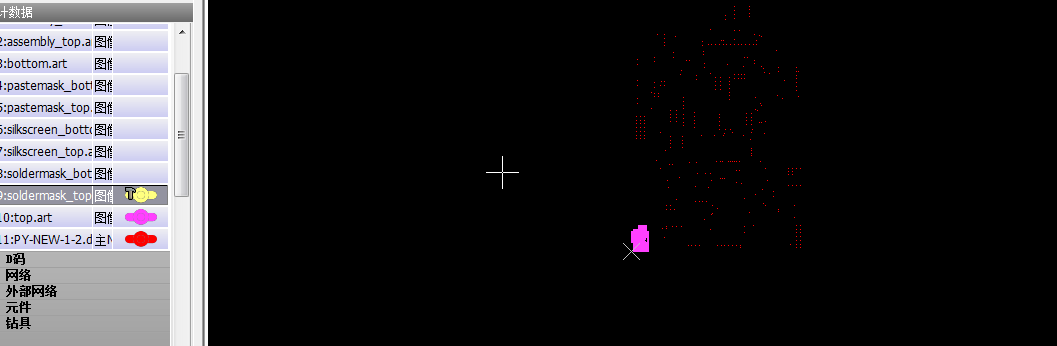

         有没有遇到过,我都是用mil为单位输出的drill层和其他层的gerber文件,但导入到cam350时drill层的比例比其他的大,导入时的单位是英制。之前导入是正常的,突然就这样了。
         可能是哪些地方出错了呢?


注意精度,drill和artwork的精度设置要一致,PCB工具导出和CAM工具导入时都要一致

drill和其他文件format:2,5,是一致的,cam350里的设置英制 分辨率0.1。我改成0.00001导入后,它又自动跳回0.1(见衅),C:\Users\Administrator\Desktop\QQ截图20160826140001.png


drill和其他文件format:2,5,是一致的,cam350里的设置英制 分辨率0.1。我改成0.00001导入后,它又自动跳回0.1(见衅),


找到原因了,是精度的问题,导入前需要将每一层的精度设置一致


http://www.eda365.com/forum.php? ... amp;_dsign=3553126f

MARK

光绘精度和钻孔精度不一致,设置成已知就可以了
