板子从英制单位换成公制单位，出Gerber的时候报下面这种warning,有谁知道怎么回事吗？
录入：edatop.com 点击：

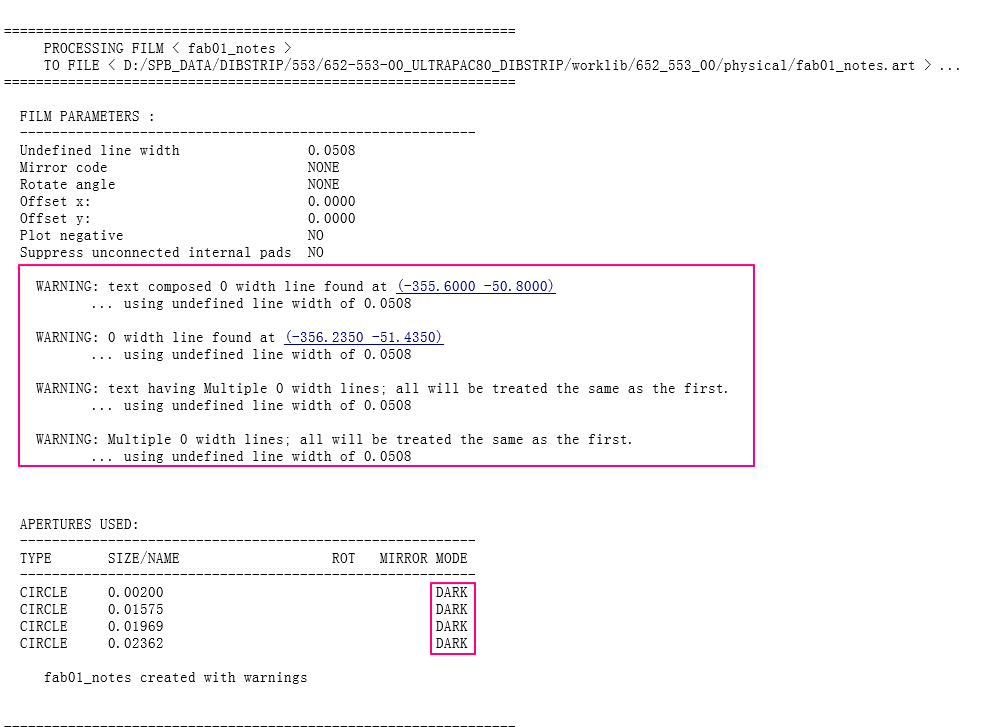

板子从英制单位换成公制单位，出Gerber的时候报下面这种warning,有谁知道怎么回事吗?
精度不一样，不转换就行了啊，就用英制啊
有大量0线宽的线、text……会将这些未定义的线宽转换成0.05mm输出
应该是由于单位转换产生的0线宽。可以在输出gerber时定义0线宽的转换数值
不行呀，客户要求必须要用英制的
如果客户要求用公制，那你一开始画板的时候就用公制啊，画板过程中或者画完板后尽量不要转换单位，因为精度不一样所以可能会有DRC错误的
谢谢，应该是你说的那个意思
接的半路板子
0线宽
找到0线宽的地方看看是什么情况，有些无所谓的，设置一下0线宽输出的默认线宽就行
好的，谢谢
精度问题
英制和公制换算单位是个无限不循环小数。软件采用的换算单位是个近似值。换算过程中精度设置太高，会有误差。
waring 可以忽略，只要没error就可以了
老司机
