请教，插件接地焊盘不上锡，有哪些原因，怎么解决？
录入：edatop.com 点击：

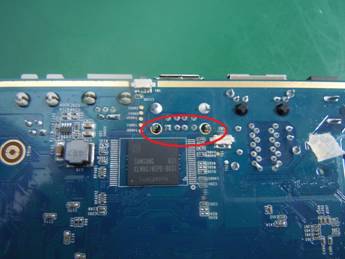

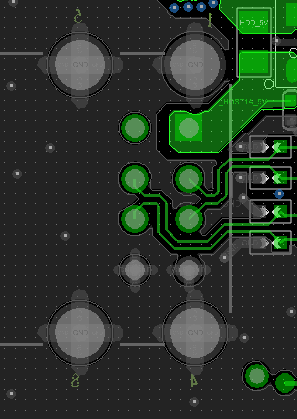

如下图USB的四个插件接地焊盘，5、8上锡没问题，但1、4上锡不良，请问有哪些原图，如何解决?请各位知道的大神帮帮忙，谢谢！
氧化了吧
你连接了几层?不要超过四层有效连接，哪怕是十字链接
都超过四层了，但为什么5、8没有这个问题呢?
与连接几层没关系
关键看不良的具体现象，需要拍照焊点而不是PCB设计。
手上没有板，只有一张生产线拍的照片，我就想是不是跟PCB设计有关系。
通常这样的部分焊接不良，往往都是器件管脚氧化或者焊盘氧化，PCB设计的原因较少。
恐怕是散热太快引起的吧
氧化了，，，，
孔太大?漏锡
不会是焊盘上面给你上阻焊了吧。
如果是是新做的的板子，氧化的可能性不大，可能的原因有：1、PIN5与pin8在GND平面的散热比较好，导致焊盘温度上出去，会出现虚焊或不沾锡的现象，2是锡丝本身的质量不太好，爬锡能力不够强，即不容易上锡，3、USB口的质量不太好，或出现氧化的现象
建议：1、上助焊剂（松香、助焊膏都行）、2、把烙铁温度升高，由于是接地平面，不要怕焊盘脱落，没问题的
