一个pcb板上制造厂工艺文件问题
录入：edatop.com 点击：

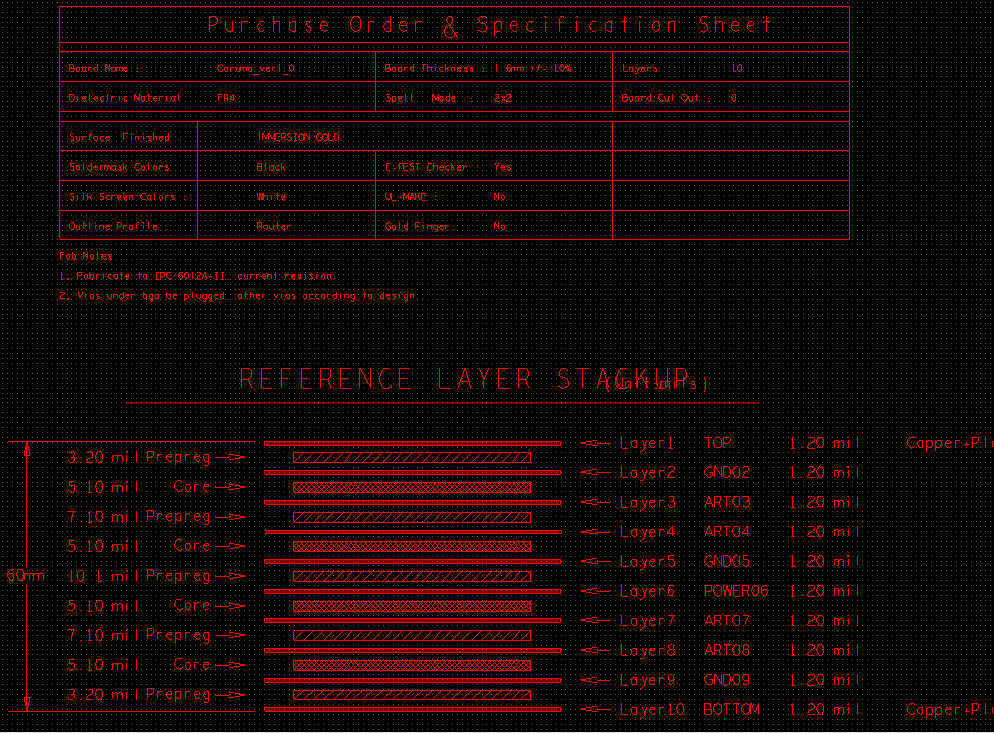

如图所示，pcb板的那些制作工艺文件是怎么生成的，或者是用CAD做的?
手工用线画，做成模版，导过来导过去、、、
实现方式太多
我也想学习一下这个是怎么弄的，楼上两个人的解答都没有给出最终答案啊?
楼上的讲讲呗
2L正解，自己画 作为模板
不错，参照下叠成设计，不过最好先跟制版厂有叠层厚度公差沟通，这样更正确。
这个是手工画的吧^_^，不过画好了保存成subdrawing以后可以一直用
