POLAR SI9000计算微带线损耗问题
录入：edatop.com 点击：
目前正在做一块测试版，但是从连接器出来到SMA中间的差分100欧姆高速线长达3000mil。
线宽线距目前是5/9/5mil，想估算一下大致的传输线的损耗是多少。
信号速率 10Gbit/s，表面微带线H=3.68mil，Er=3.42。

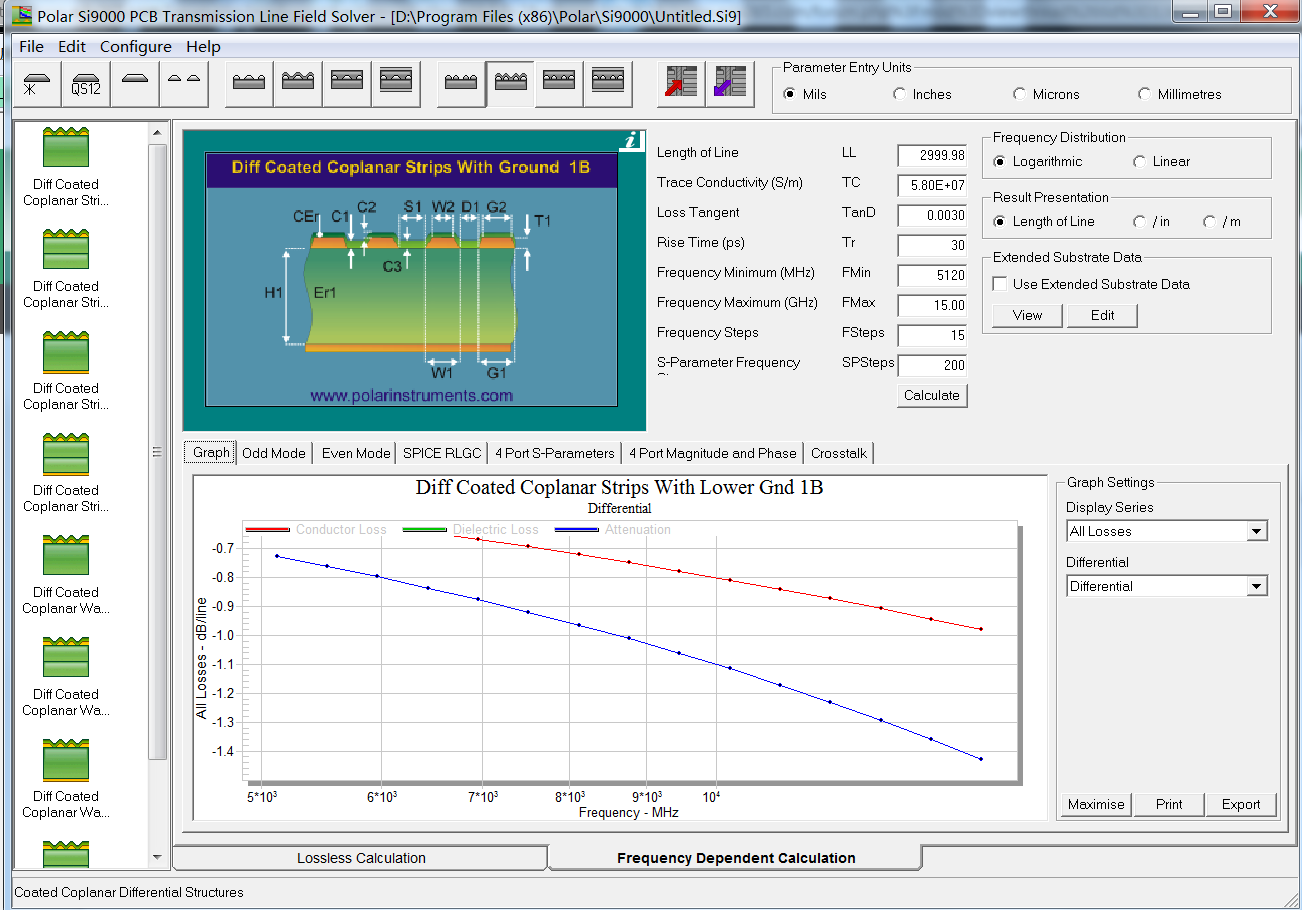

具体使用POLAR SI9000，请问这个软件估算我这样填写准确么，然后软件估算值是否可靠?
线宽线距目前是5/9/5mil，想估算一下大致的传输线的损耗是多少。
信号速率 10Gbit/s，表面微带线H=3.68mil，Er=3.42。
具体使用POLAR SI9000，请问这个软件估算我这样填写准确么，然后软件估算值是否可靠?
1、你用的是什么材料?你写的tanD才0.003，这是损耗非常小的材料才能达到的，普通的FR4是0.02~0.03左右；
2、你在Losses Calculation里面设置好你的层叠和线宽线距了吗?
3、个人认为，用Polar估算损耗还是可以的，与其它软件相比应该不至于有数量级的差别。
1.用的是M6 R5775,
2.
3请问你有用这个计算过损耗么?或者有没有用其他软件估算过?
学习了
