关于cadence HDL 和Allegro交互
录入：edatop.com 点击：
请教一下大家，CadenceHDL 怎么和Allegro进行交互呢， HDL里选中了器件也高亮了，但allegro里没有反应，
只有一个一个位号去找太麻烦了，请教一下用过的高手们怎么进行交互操作呢?感谢！
只有一个一个位号去找太麻烦了，请教一下用过的高手们怎么进行交互操作呢?感谢！
用的是哪个license? 记得用Performance ，可以交互的

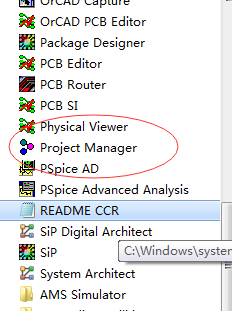

在Concept里面打开layout的方式打开allegro,用这个allegro打开相应的brd就能 交互了
C:\Users\Administrator\Desktop
要在工程中打开的
谢谢，果然好使了。

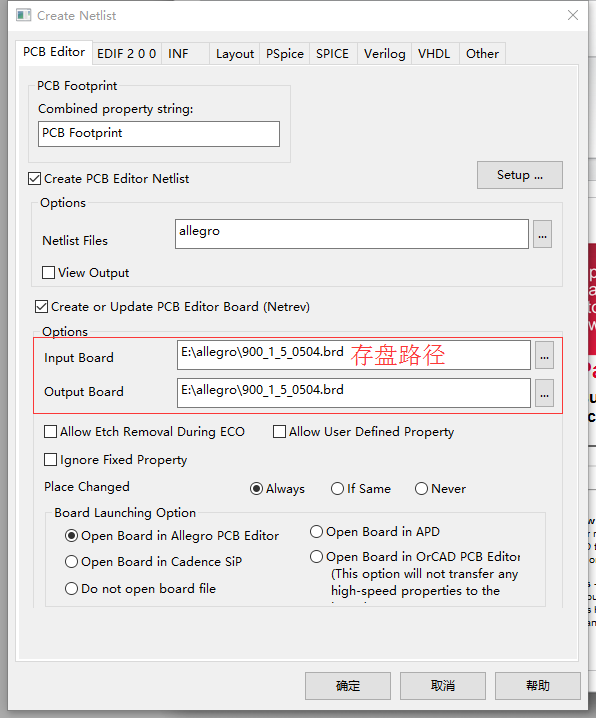

再介绍一种方法，可以在原理图中产生brd文件，然后brd文件就自动交互了。
输入输出文件可以是同一个。
谢谢大神，回去就试一下看看。
右击有个选项
sch highlight选取 鼠标中间按一下 就可以pcb高亮了
