请教一个导3D模型的问题？谢谢！
录入：edatop.com 点击：
如图所示，为什么封装没有显示出来?
有没有人知道呀?
在单开(package.dra)状态下的footprint mapping是没有的,在(board.brd)状态下才有.
非常感谢！
你好，我想再请教一个问题，这个3D模型怎么显示下沉效果?谢谢

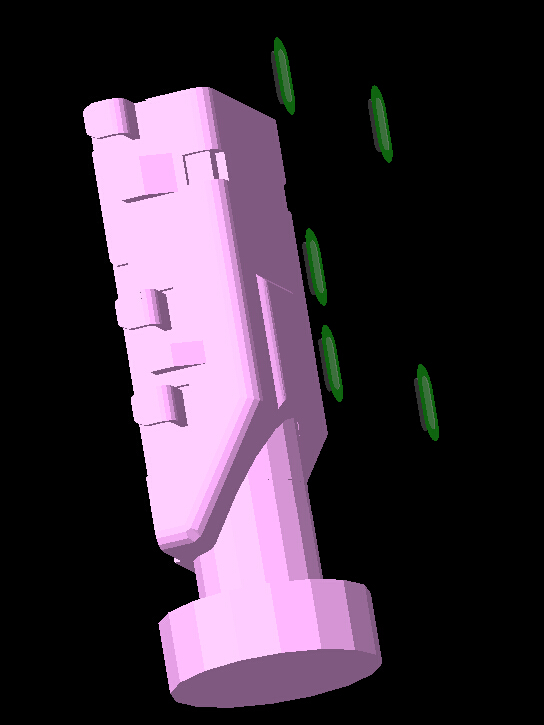

这个耳机插座更难看，完全分开了。
期待高人！
在PCB板上直接指定3D，找不到STEP Package Mapping 这个选项

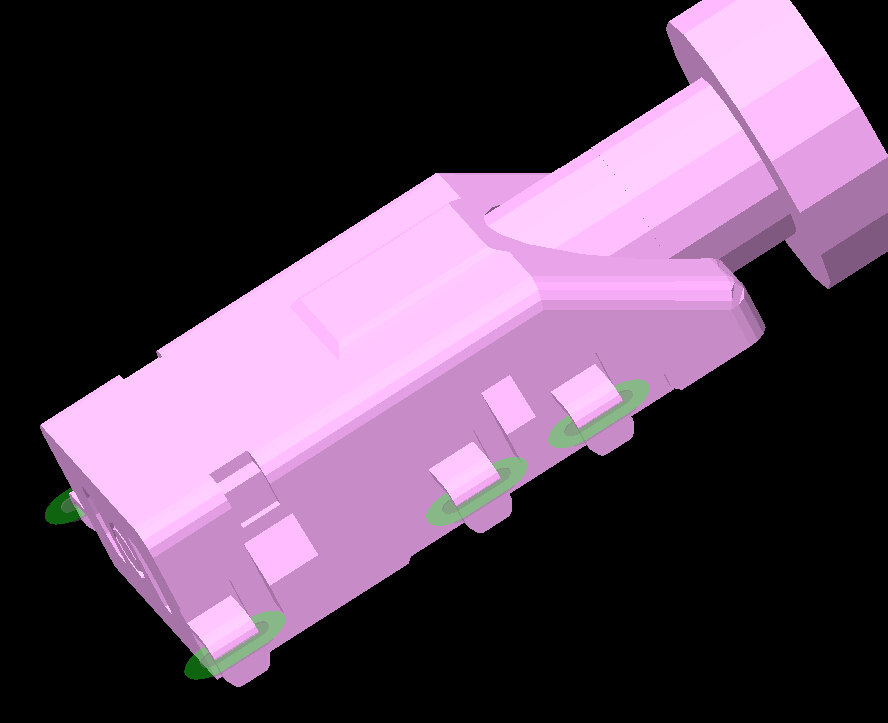

问题解决了。 把Y座标的高度填上去就OK。
