解决ALLEGRO生成的钻孔文件导入CAM时发生散乱问题

录入:edatop.com     点击:

本文只针对ALLEGRO与CAM350

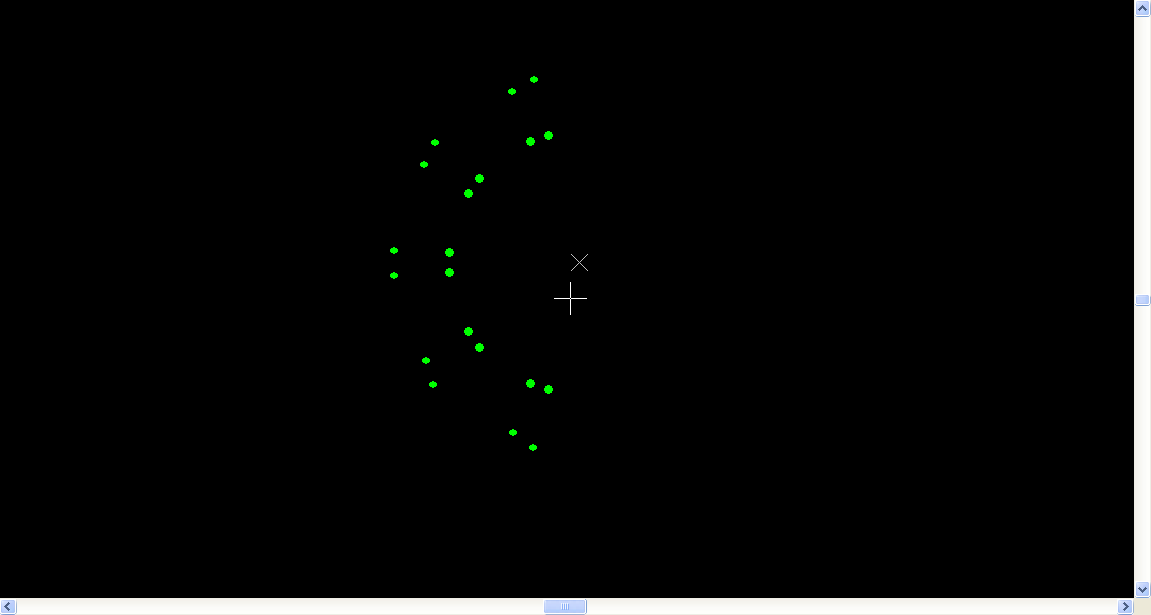

ALLEGRO生成GERBER后,使用CAM350导入后发现,我的钻孔到那里去了?



其实这是由于GERBER生成钻孔文件时与CAM350导入时设置的精度不一致引起,解决办法也很简单。

第一步:


首先生成钻孔文件,以下图中的参数不可以不注意(使用MM为单位)



第二步:

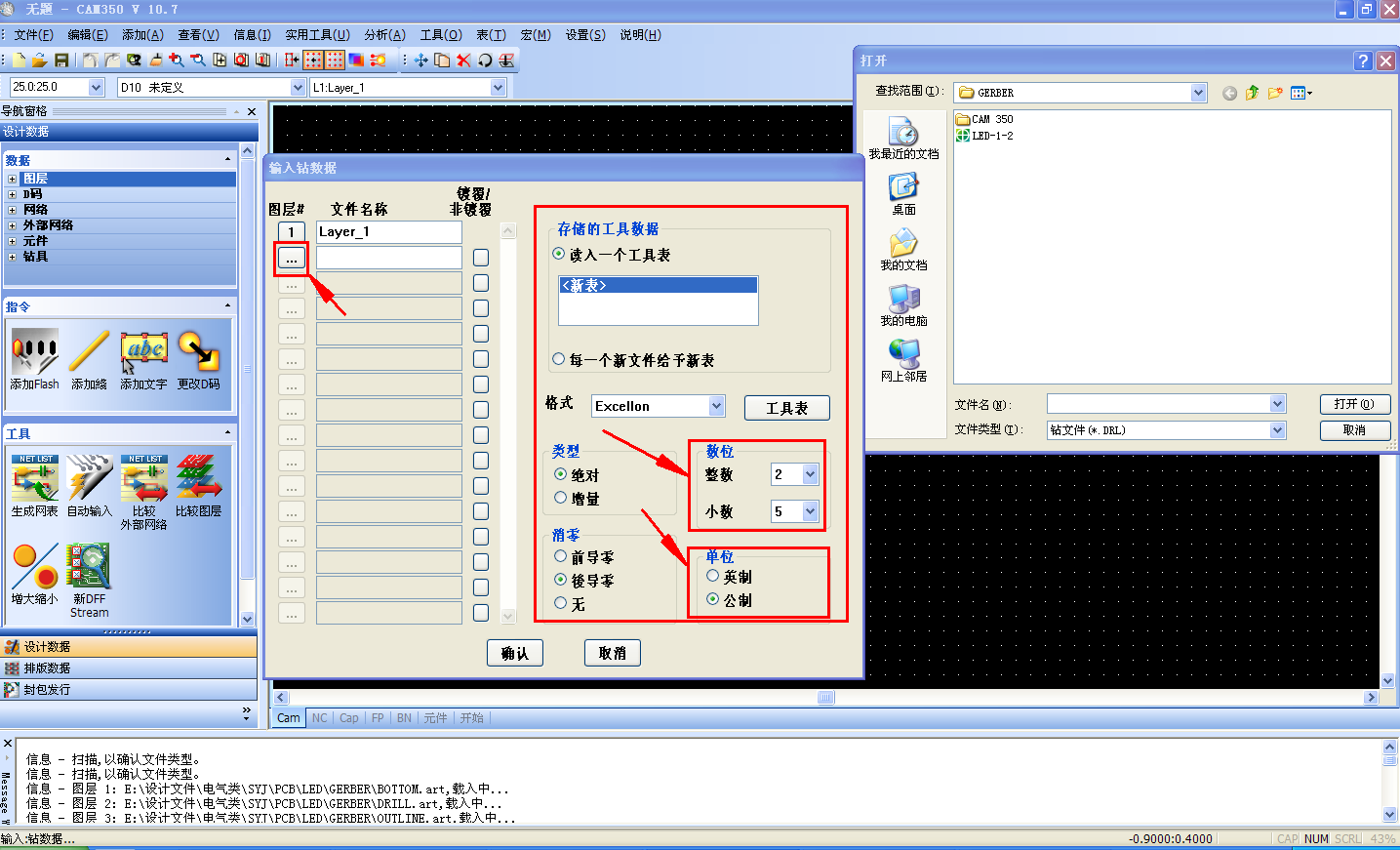

导入钻孔文件,打开CAM350,文件——〉输入——〉钻数据,下图中红框内的数据必须与生成钻文件时的参数相同



修改好参数后导入,发现我的钻孔回来了!



在钻孔数据导入时,应尽量使用手工导入!


对,精度设置不一致。

mark
