请教内层过孔无焊盘制做

录入：edatop.com 点击：

谁知道这种孔是怎么做的

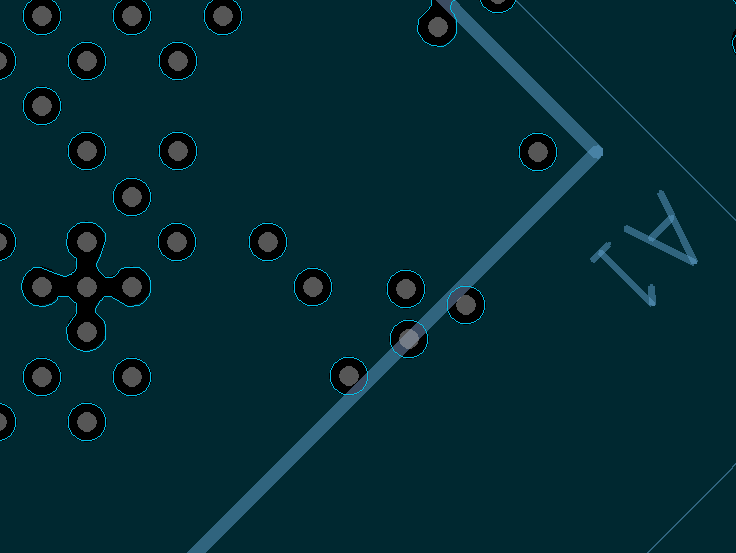

内层没有连线的时候没有焊盘

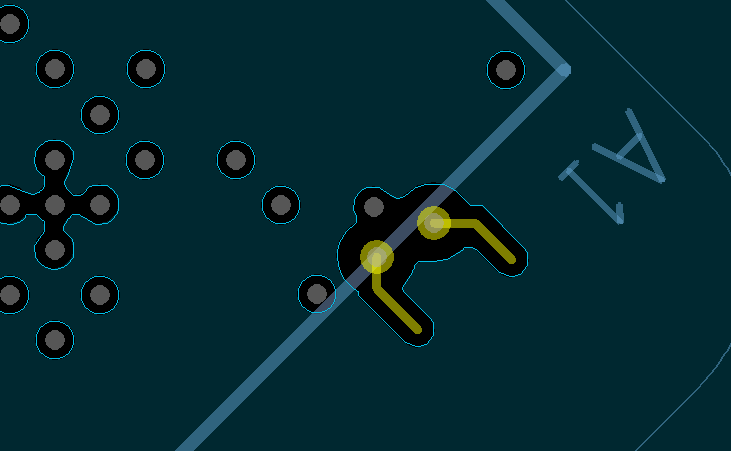

有连线的时候，自己出现焊盘

在设置SETUP----Unused pads suppression展开菜单，勾选你要删除的过孔或焊盘，最后点CLOSE就可以了

试试

光绘去非功能焊盘就可以了

出光绘的时候去掉就行了吧

这种做法会不会导致PCB生产镀孔困难或者不良?

去盘工艺

二楼正解

同问
