一个shape 按照另一个shape 进行挖空处理的问题
录入：edatop.com 点击：

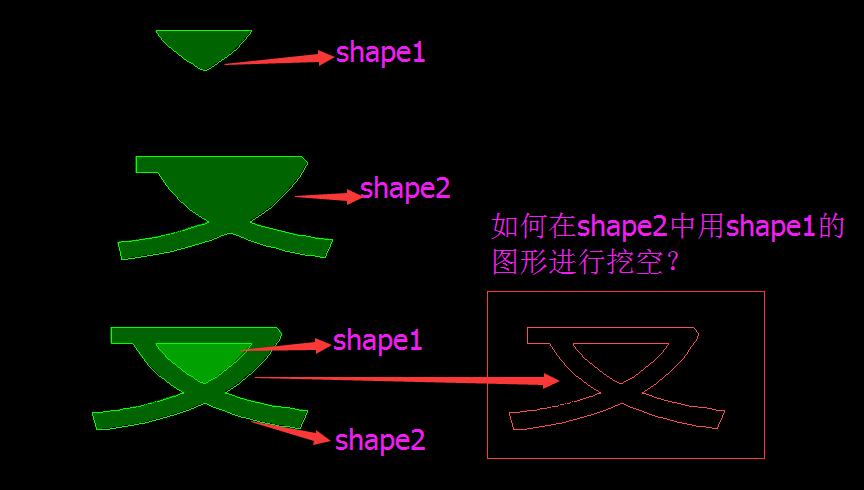

一个shape 按照另一个shape 进行挖空处理的问题谢谢
手动直接挖就可以了
可以把shap1 copy to route keepout layer, 然后把keepout移动到shape2上去就可以啦
好的，非常感谢
2楼正解
这样做麻烦，用cad做好文件后，导入allegro 元器件文件中 然后在描写shape
2楼正解
直接导入BMP图片不是更方便！
ahape 2变成动态的，shape 1静态，，放上去之后把SHAPE 2变成静态的就可以了
