原理图上重排位号后,怎样在不改变pcb布局的情况下更新位号
录入:edatop.com 点击:

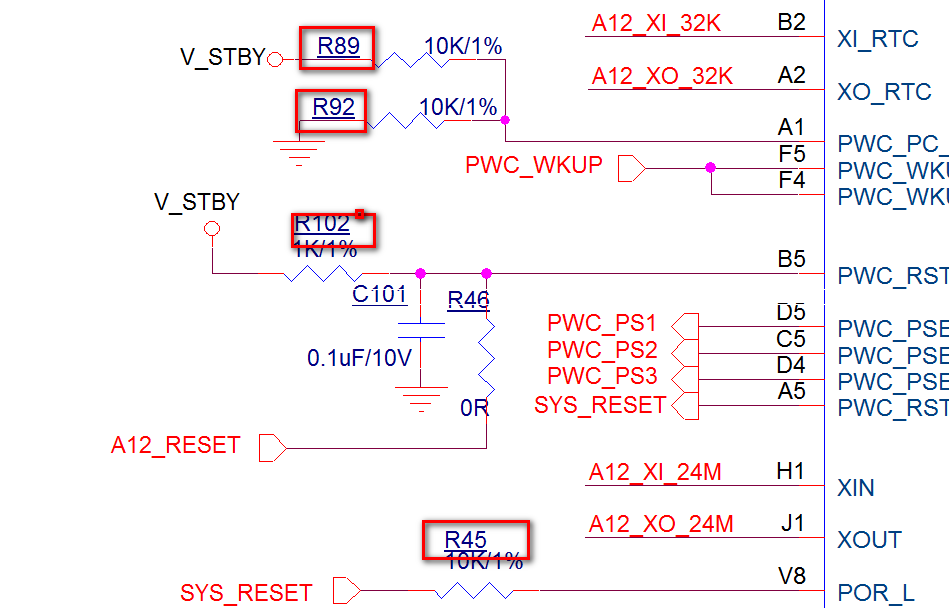

原理图上重排位号后,怎样在不改变pcb布局的情况下更新位号,

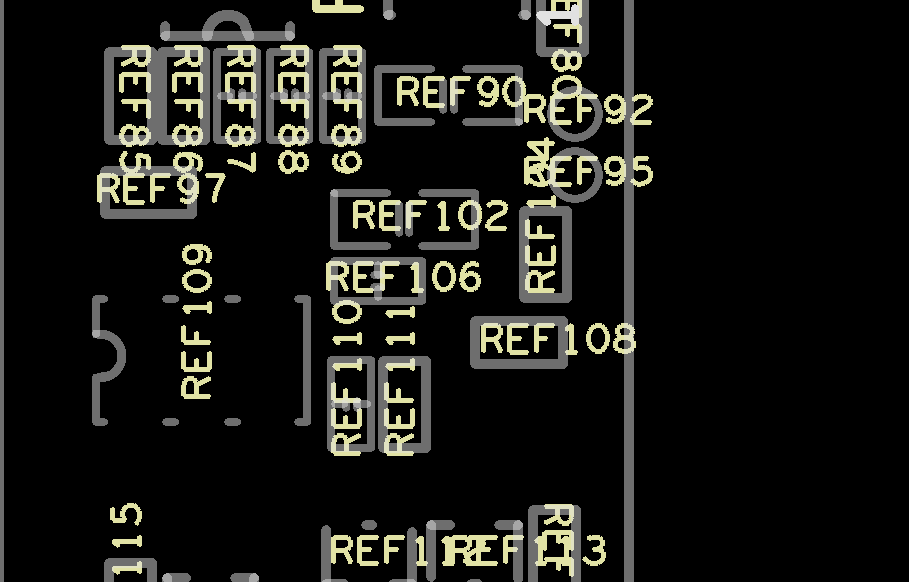

还有在图片上我要的反标操作,但是为什么会出现ref ,怎么不是c*或者r*这样的,有谁知道怎么反标回去原理图的吗?
谢谢!
还有在图片上我要的反标操作,但是为什么会出现ref ,怎么不是c*或者r*这样的,有谁知道怎么反标回去原理图的吗?
谢谢!
不可以的,改变位号后器件就全部飞掉了
先在原理图中重新排位号坑的就是画PCB的
可以在PCB上重新排位号然后反导到原理图中,这样不会给PCB增加工作量
那怎么去掉位号下面的那个横线呢?
http://blog.csdn.net/david_xtd/article/details/44117157
这个上面有说
谢谢你!解决了我的这个大这问题
